Isı İletkenliği Ölçümü Nedir?
Isı iletkenliği ölçümü, malzemenin birim kalınlıkta ve birim sıcaklık farkında ne kadar ısı ilettiğinin belirlenmesidir. Numune iki plaka arasına yerleştirilir, kararlı bir sıcaklık farkı oluşturulur ve geçen ısı akısı ölçülür. Sonuç lambda (W/m·K) olarak verilir; ısıl direnç ise kalınlığın lambdaya bölünmesiyle bulunur.
Isı İletkenliği Ölçümü Amacı
Amaç, malzemenin ısıl performansını sayısal olarak belirlemek ve bina enerji hesaplarına, yalıtım kalınlığı seçimine girdi sağlamaktır.
Isı İletkenliği Ölçümü Hangi Ürünlere Uygulanır?
- Isı yalıtım malzemeleri
- Duvar ve döşeme malzemeleri
- Kompozit yapı elemanları
- Sıva ve şap malzemeleri
- Ahşap ve ahşap esaslı ürünler
Isı İletkenliği Ölçümü Hangi Sektörlerde Kullanılır?
Isı İletkenliği Ölçümü İçin İlgili Standartlar
- TS EN 12667 (orta ve yüksek ısıl dirençli ürünlerde ısıl direnç)
- TS EN 12664 (kuru ve nemli ürünlerde ısıl direnç)
- TS EN 12939 (kalın ürünlerde ısıl direnç)
- TS EN ISO 8301 (ısı akış ölçer cihazı)
- TS EN ISO 8302 (korumalı sıcak plaka cihazı)
- TS EN ISO 22007 serisi (geçici hâl yöntemleri)
Isı İletkenliği Ölçümü Koşulları
- Ortalama sıcaklık
- Ölçüm tanımlı ortalama sıcaklıkta yapılır ve raporlanır; değer sıcaklığa bağlıdır
- Nem içeriği
- Numune kuru veya tanımlı denge nem içeriğinde ölçülür; nem lambdayı artırır
- Kalınlık
- Ölçüm sırasındaki kalınlık kaydedilir
- Kararlı hâl
- Ölçüm, ısı akısı kararlı hâle geldikten sonra alınır
Isı İletkenliği Ölçümü Cihazı
- Korumalı sıcak plaka (GHP) cihazı
- Isı akış ölçer (HFM) cihazı
- İklimlendirme ve kurutma kabinleri
- Kalınlık ölçüm sistemleri
- Referans standart numuneler
Isı İletkenliği Ölçümü İçin Numune Gereksinimleri
- Yapı malzemelerinde şartlandırma sonucu doğrudan belirler: kür süresi tamamlanmamış beton, nemli ahşap veya dengeye gelmemiş yalıtım malzemesi gerçek performansını göstermez. Numune yaşı ve şartlandırma koşulları raporda daima belirtilir.
- Cihaz ölçüm alanını kapatacak boyutta düz numune
- Yüzeyler düzgün ve paralel olmalı; boşluk ölçümü bozar
- Malzeme yoğunluğu ve kalınlığı bildirilmeli
- Nem hassas malzemeler kurutma sonrası ölçülmeli
Isı İletkenliği Ölçümü Süresi
Ölçümün kendisi kararlı hâle ulaşana kadar sürer ve bu süre malzemenin ısıl direncine bağlıdır. Yüksek yalıtımlı ve kalın numunelerde kararlı hâle ulaşmak belirgin şekilde uzun sürer; öncesindeki şartlandırma da takvime eklenir.
Isı İletkenliği Ölçümü Prosedürü
- 1Numune boyutlandırılır ve şartlandırılır.
- 2Kalınlık ve yoğunluk ölçülür.
- 3Numune cihaz plakaları arasına yerleştirilir.
- 4Tanımlı ortalama sıcaklık ve sıcaklık farkı kurulur.
- 5Kararlı hâle ulaşılana kadar ısı akısı izlenir.
- 6Isıl iletkenlik ve ısıl direnç hesaplanır.
Isı İletkenliği Ölçümü Kabul Kriterleri
Isı iletkenliği bir geçme/kalma değeri değil, beyan edilen performans değeridir. Yapı bileşeni için gereken asgari ısıl direnç ulusal enerji performansı düzenlemeleriyle tanımlanır. (AB) 305/2011 kapsamında deney sonucu bir geçme/kalma kararı değil, Performans Beyanında (DoP) açıklanacak performans değeridir. Hangi performans seviyesinin yeterli olduğunu ürünün kullanılacağı yapının bulunduğu ülkenin ulusal düzenlemesi ve proje şartnamesi belirler.
Sonuçların Değerlendirilmesi
Sonuç ölçüm sıcaklığı ve nem durumu belirtilmeden karşılaştırılamaz. Ayrıca laboratuvar değeri kuru ve ideal koşulları temsil eder; uygulamada nem, sıkışma ve montaj boşlukları gerçek performansı düşürür. Bu fark, tasarım değerlerinde pay bırakılmasının nedenidir.
Isı İletkenliği Ölçümü Raporu
- Malzeme tanımı, yoğunluk ve kalınlık
- Şartlandırma ve nem durumu
- Ölçüm ortalama sıcaklığı ve sıcaklık farkı
- Isıl iletkenlik (W/m·K) ve ısıl direnç (m²·K/W)
- Ölçüm belirsizliği ve kullanılan cihaz
Akreditasyon
EUROLAB; laboratuvar deneylerinde ISO/IEC 17025, muayene ve gözetimde ISO/IEC 17020, sistem ve ürün belgelendirmesinde ISO/IEC 17021-1 ve ISO/IEC 17065 kapsamlarında, IAF ve ILAC çok taraflı tanınma anlaşmalarına taraf akreditasyon kuruluşlarından alınmış uluslararası tanınan akreditasyona sahiptir. Bu zincir, düzenlenen rapor ve belgelerin dünya genelinde kabul görmesini sağlar.
Bu testin akredite kapsamda sunulup sunulamayacağı ürününüze ve uygulanacak standarda göre değişir; akreditasyon metot bazında olduğu için kapsam teklif aşamasında yazılı olarak teyit edilir.
Kapsam ve yetkilerİlgili Mevzuat
- (AB) 305/2011 Yapı Malzemeleri Tüzüğü
- 2010/31/AB Binalarda Enerji Performansı Direktifi
Yapı Malzemeleri Testleri — Bu Deney Alanı Ne Yapar?
Aşağıdaki bölüm Isı İletkenliği deneyinin ait olduğu alanı anlatır; bu deneyin kendi koşulları ve kabul ölçütleri yukarıdaki bölümlerde yer alır. Ürününüze özgü kapsam teklif aşamasında yazılı olarak netleştirilir.
Yapı malzemeleri deneyleri, bir ürünün yapının içinde üstlendiği işlevi yerine getirip getirmediğini gösterir. Beton basınç dayanımından cam ısıl geçirgenliğine, agrega elek analizinden pencere su sızdırmazlığına kadar geniş bir alan bu ailede toplanır.
Bu ailenin diğerlerinden ayrılan yönü, sonucun doğrudan bir MEVZUAT BEYANINA dönüşmesidir. Yapı Malzemeleri mevzuatı kapsamındaki ürünler için performans beyanı (DoP) zorunludur ve beyandaki her temel karakteristik bir deney sonucuna dayanır. Yangına tepki sınıfı, ısıl iletkenlik, basınç dayanımı, su geçirgenliği ve tehlikeli madde salımı bu şekilde beyan edilir. Beyan, üreticinin imzasını taşıyan hukuki bir metindir; arkasındaki deney kaydı denetimde ilk istenen belgedir.
İkinci ayırt edici yön, ürünün ÖMÜR BOYU değerlendirilmesidir. Bir elektronik cihaz beş yıl çalışır; bir yapı elemanı elli yıl yerinde durur ve bu süre boyunca donma-çözülme çevrimleri, UV, nem, kimyasal etki ve yük altında kalır. Bu yüzden alanda dayanıklılık deneyleri (donma-çözülme, karbonatlaşma, alkali-silika reaksiyonu, yaşlandırma) klasik dayanım deneyleri kadar ağırlık taşır.
Deneyler malzemenin türüne göre ayrışır ve her grup kendi standart setine sahiptir: çimento ve beton, agrega, kâgir birimleri, ahşap esaslı panel, ısı yalıtımı, cam ve cam üniteleri, seramik karo, zemin kaplaması, şap, derz dolgusu ve kaplama sistemleri. Ürünün nereye monte edileceği hangi setin uygulanacağını belirler — aynı panel duvarda ve zeminde farklı standartlarla değerlendirilir.
Fabrika üretim kontrolü (FPC) alanın sürekli bileşenidir. Yapı ürününde CE işareti tek bir deneyle alınıp bırakılmaz; üreticinin üretim tutarlılığını izlediğini, düzenli numune aldığını ve sapma hâlinde müdahale ettiğini gösteren bir sistem kurması gerekir. Ürün grubuna göre bu sistemin onaylanmış kuruluş tarafından denetlenmesi istenebilir.
Şantiye deneyleri ayrı bir gövdedir. Laboratuvarda ürün onaylanır; şantiyede o ürünün gerçekten beyan edilen sınıfta olduğu ve doğru uygulandığı kontrol edilir. Taze beton çökmesi, silindir numune alma, agrega elek analizi ve saha su sızdırmazlığı deneyleri bu kapsamdadır.
Bu alanın yöntem grupları
Beton ve çimento

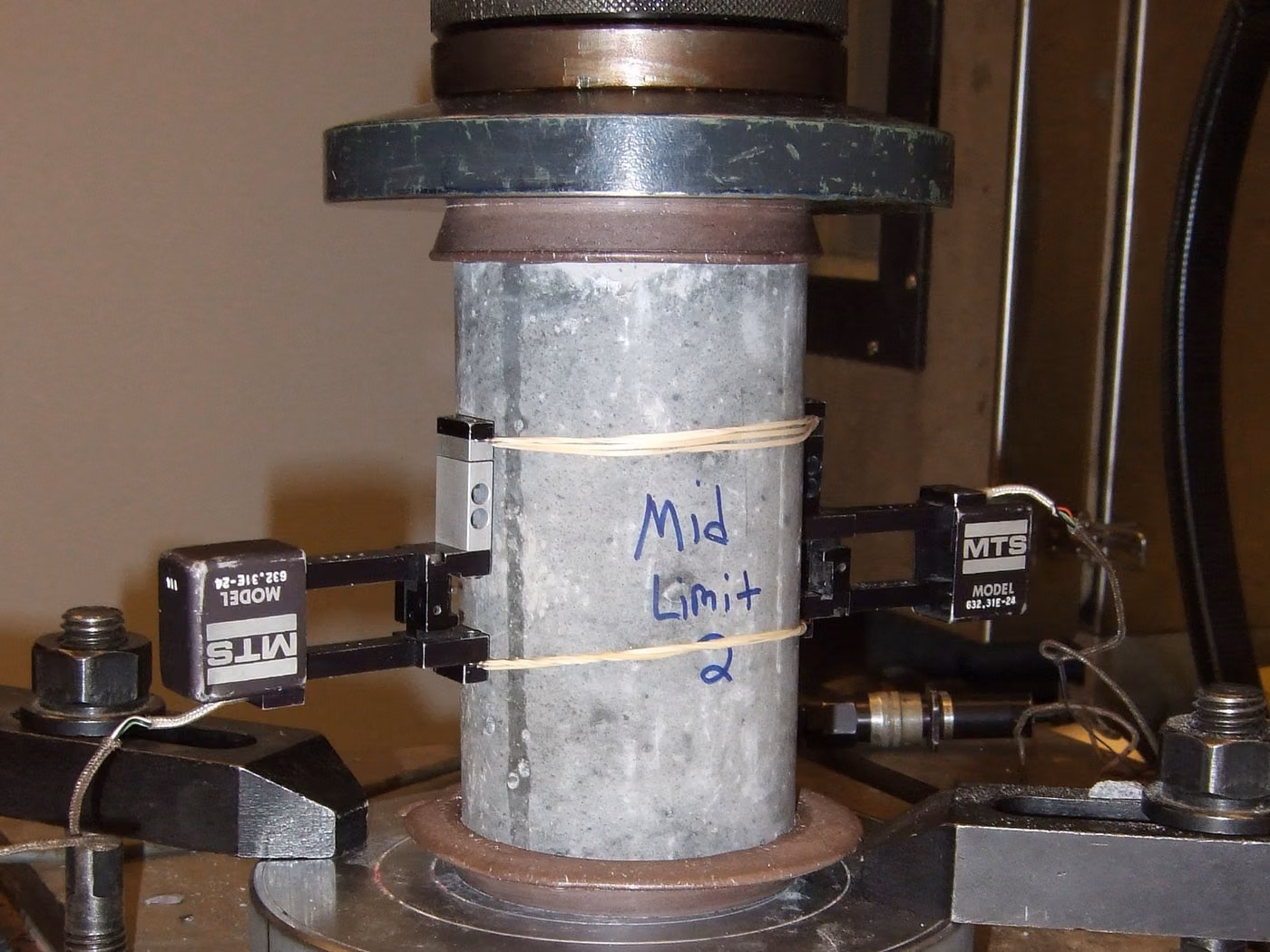

Taze betonda çökme, hava içeriği ve birim ağırlık; sertleşmiş betonda basınç ve eğilme dayanımı, su geçirgenliği, donma-çözülme dayanımı. Çimentoda basınç dayanımı, priz süresi ve bileşim analizi.
Agrega
Elek analizi, tane şekli, Los Angeles aşınma dayanımı, donma-çözülme, alkali reaktivite ve yoğunluk/su emme.
Isı ve enerji performansı
Isıl iletkenlik ve ısıl direnç, cam ünitelerinde ısıl geçirgenlik (U değeri) hesabı, güneş enerjisi geçirgenliği.
Cephe ve doğrama
Pencere ve kapılarda hava geçirgenliği, su sızdırmazlığı ve rüzgâr yükü dayanımı; cephe sistemlerinde yangın performansı.

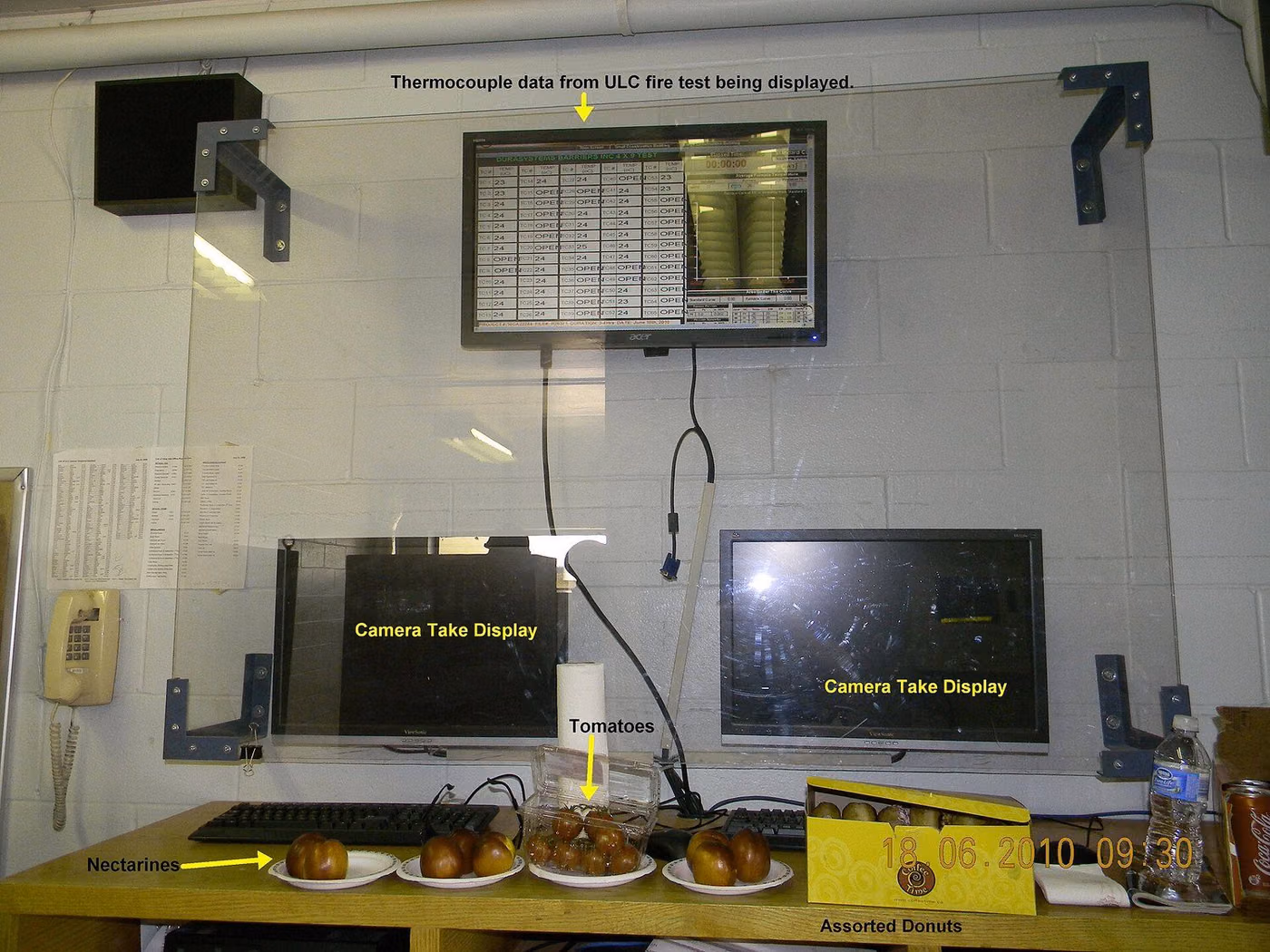

Yangın performansı
Yangına tepki sınıflandırması ve yangına dayanım deneyleri; ikisi ayrı kavramdır ve ayrı standartlarla ele alınır.
Kâgir, karo ve zemin
Basınç dayanımı, su emme, aşınma direnci, kayma direnci, leke ve kimyasal dayanım.
Emisyon ve tehlikeli madde
Ahşap esaslı panellerde formaldehit salımı, yapı ürünlerinden VOC emisyonu, agrega ve atıkta liç davranışı.
Bu alanda sık karıştırılanlar
- Yangına TEPKİ ile yangına DAYANIM farklı kavramlardır: biri malzemenin yangına katkısını, diğeri elemanın yangını tutma süresini anlatır.
- Performans beyanı bir sertifika değildir; üreticinin beyanıdır. Onaylanmış kuruluş katılımı ürün grubuna ve değerlendirme sistemine göre değişir.
- Bir deney sonucu, ürünün deney yapılan montaj düzeninde geçerlidir. Farklı alt tabaka, farklı kalınlık ya da farklı birleşim detayı yeniden değerlendirme gerektirebilir.
- Şantiye numunesi ile laboratuvar numunesi aynı şey değildir. Şantiyede alınan beton silindiri, uygulama ve kür koşullarını da içerir; ürün onayı yerine geçmez.
- ASTM ve EN yapı standartları benzer büyüklükleri farklı numune ve ölçeklerle ölçer; sonuçlar birebir dönüştürülemez.
Bu alandaki sonuçlar hangi kararı besler
- Performans beyanı (DoP) ve CE işaretlemesi
- Fabrika üretim kontrolü sisteminin kurulması ve sürdürülmesi
- Şantiyede beton, agrega ve uygulama uygunluk kontrolü
- Yangın ve enerji performansı gerekliliklerinin karşılanması
- Proje ve ihale şartnamesindeki teknik kalemlerin doğrulanması
İlgili Testler
Isı İletkenliği Ölçümü Hakkında Sık Sorulan Sorular
Farklı laboratuvarlardan farklı lambda değeri aldık, neden?
En yaygın neden ölçüm ortalama sıcaklığının ve numune nem durumunun farklı olmasıdır. Lambda her ikisine de duyarlıdır; koşullar eşitlenmeden sonuçlar karşılaştırılamaz.
Kompozit duvar için tek bir lambda verilebilir mi?
Katmanlı bir yapının tek bir lambda değeri yoktur; her katmanın ısıl direnci hesaplanıp toplanır. Toplam ısı geçirgenliği (U değeri) bu şekilde hesaplanır veya sıcak kutu yöntemiyle ölçülür.
