Titreşim ve Şok

Titreşim ve şok deneyleri, ürünün mekanik dinamik yüklere dayanıp dayanmadığını gösterir. İki olay birbirinden ayrıdır: titreşim sürekli ve tekrarlı bir yükleme, şok ise anlık ve yüksek ivmeli tek bir darbedir. İkisi farklı arıza modları üretir ve ayrı ayrı istenir.

Titreşimin ürettiği arıza YORULMADIR: lehim bağlantısı çatlar, kablo kılıfı aşınır, vida gevşer, konnektör kontak kaybeder. Şokun ürettiği arıza ise KIRILMADIR: kırılgan bir bileşen parçalanır, bir tutucu kopar, bir kart tutucusundan çıkar. Bu yüzden bir ürünü titreşimde sınamak, şokta da dayandığını göstermez.

Titreşim üç biçimde uygulanır ve her biri farklı bilgi verir. Sinüs titreşim tek frekansta tarama yapar; ürünün rezonans frekanslarını bulmak için kullanılır ve tasarım aşamasında çok değerlidir. Rastgele titreşim gerçek ortamın geniş bantlı yapısını temsil eder ve dayanıklılık kanıtı için tercih edilir. Sinüs üstü rastgele ve rastgele üstü rastgele profilleri ise motor ve rotor kaynaklı baskın frekansların üzerine binen geniş bantlı gürültüyü birlikte benzetir — helikopter ve turboprop uygulamalarında bu gereklidir.

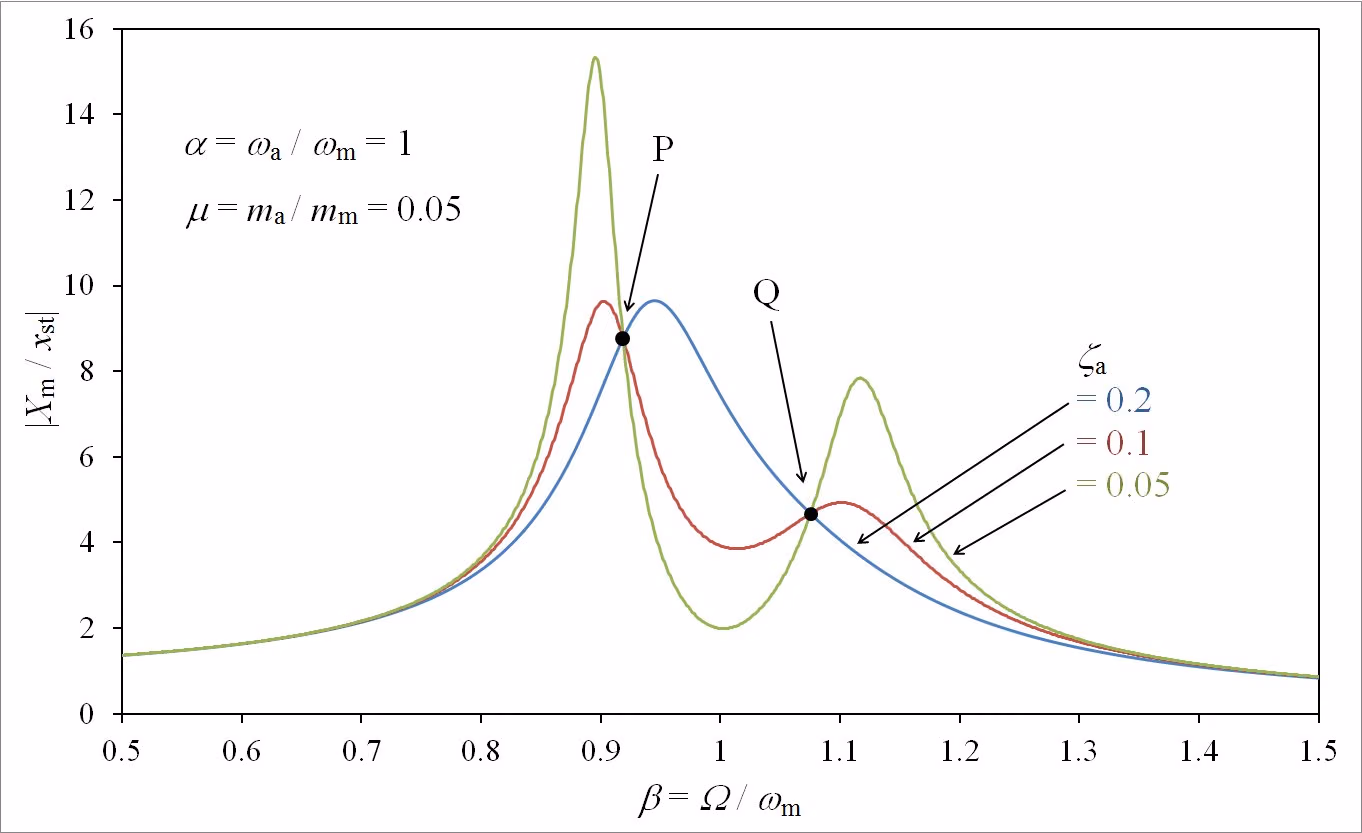

REZONANS alanın merkezindeki kavramdır. Her yapının kendi doğal frekansları vardır; tahrik frekansı bunlardan birine yaklaştığında genlik büyür ve ürün, girdi seviyesinin kat kat üstünde bir ivmeye maruz kalır. Bu yüzden deney öncesinde rezonans taraması yapılır ve tasarım değişikliği çoğu zaman seviyeyi düşürmek değil rezonansı kaydırmak biçiminde olur.

Bu ailede BAĞLAMA DÜZENİ (fixture) sonucun bir parçasıdır ve bu, en sık gözden kaçan noktadır. Numunenin sarsıcıya nasıl bağlandığı, aktarılan enerjiyi ve rezonans davranışını doğrudan değiştirir. Kötü tasarlanmış bir fikstür kendi rezonanslarını devreye sokar ve ürüne olmayan bir yük bindirir ya da tersine, gerçek yükü sönümleyerek ürünü korur. Farklı bağlama düzenleriyle alınmış sonuçlar karşılaştırılamaz.

Ölçüm noktası seçimi de sonucu belirler. Kontrol ivmeölçeri fikstür üzerinde, izleme ivmeölçerleri ürünün kritik noktalarında konumlandırılır; rapor bu konumları belgelemek zorundadır. Aynı deneyde farklı noktalarda ölçülen ivme belirgin biçimde farklı olabilir.

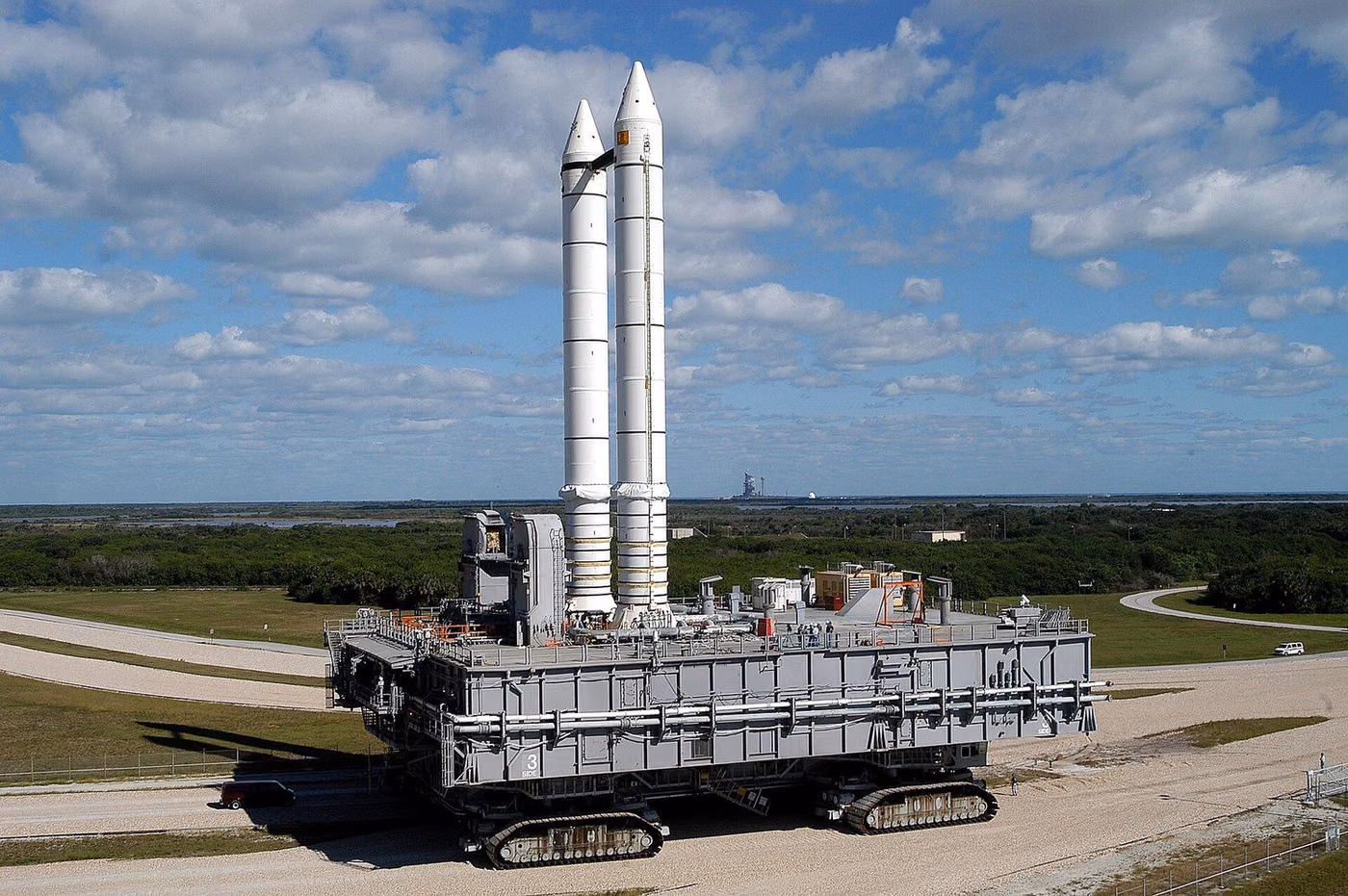

Profiller uygulama alanına göre ayrışır: taşıma titreşimi (ambalaj ve sevkiyat), araç titreşimi (yerleşim yerine göre), demiryolu (EN 61373 kategorileri), havacılık (DO-160 bölümleri), askerî (MIL-STD-810 yöntemleri) ve batarya taşıma (UN 38.3 T3). Aynı ürün farklı programda farklı profillerden geçer.
