EMC Testleri

EMC deneyleri iki yönlü bir soruyu yanıtlar: cihaz çevresine kabul edilemez düzeyde elektromanyetik girişim yayıyor mu (emisyon), ve çevresinden gelen girişime dayanıyor mu (bağışıklık)? Bu iki yön ayrı deneylerle, ayrı düzeneklerle ölçülür ve ikisi de gerekir.

Alanın varlık nedeni basit bir fiziksel gerçektir: her akım taşıyan iletken bir anten gibi davranır. Anahtarlamalı bir güç kaynağı, bir motor sürücüsü ya da bir mikrodenetleyicinin saat sinyali, tasarlanmamış olsa da radyo frekansı yayar. Aynı iletken tersine de çalışır: dışarıdaki bir alan onun üzerinde gerilim indükler. Cihazların yoğunlaştığı bir ortamda bu karşılıklı etki, cihazların birbirini bozması demektir.

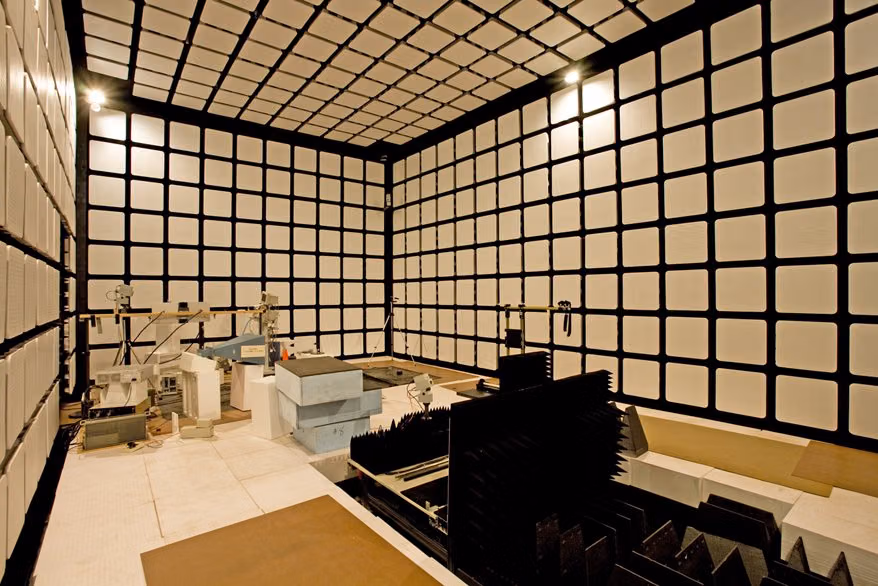

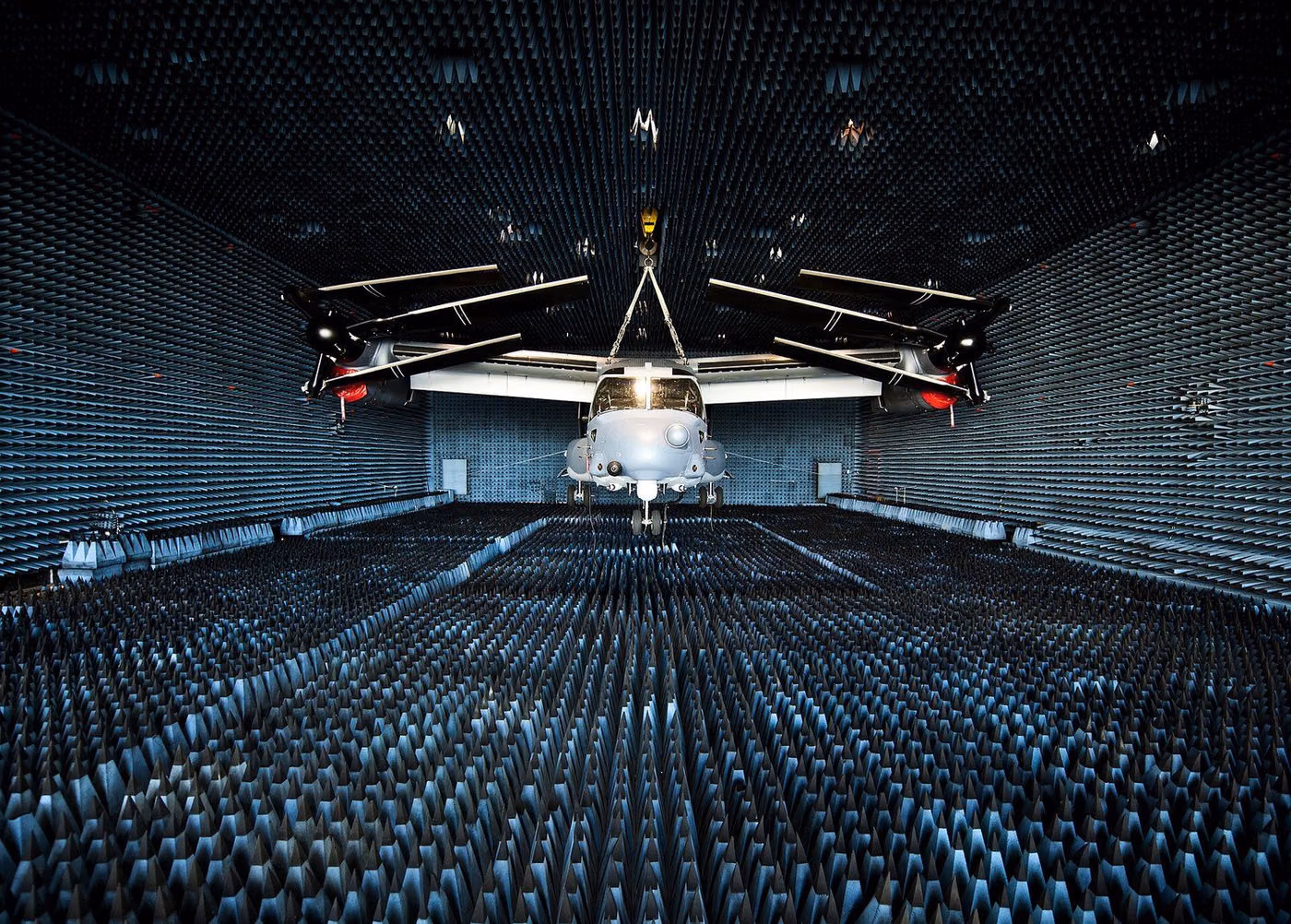

Emisyon tarafında iletilen ve yayılan emisyon ayrı ayrı ölçülür. İletilen emisyon, cihazın şebeke ve haberleşme kablolarına bindirdiği girişimdir ve düşük frekanslarda baskındır. Yayılan emisyon, cihazdan havaya yayılan alandır ve yüksek frekanslarda öne çıkar. İkisi farklı düzeneklerde ölçülür ve limitler ürün grubuna göre değişir.

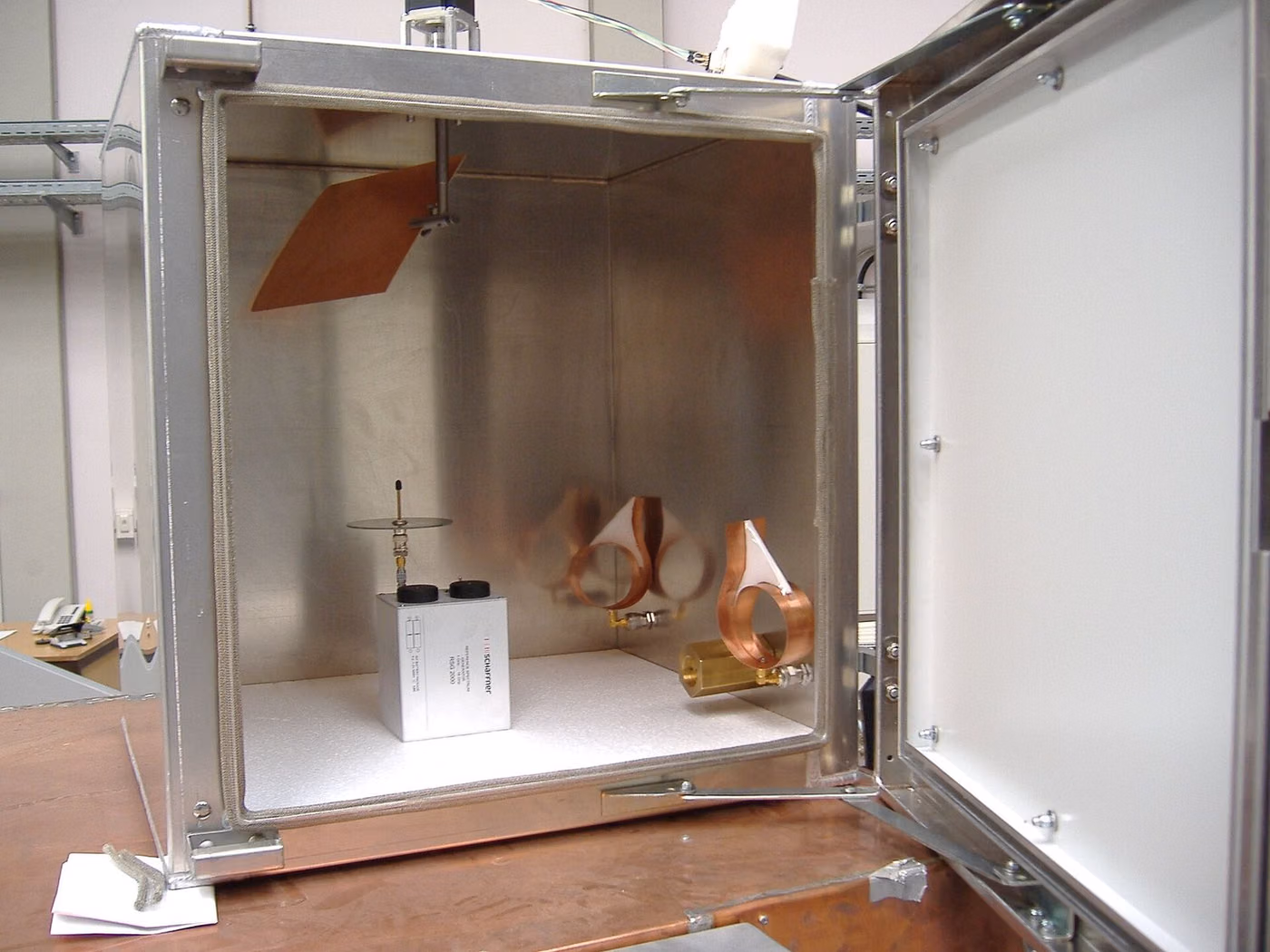

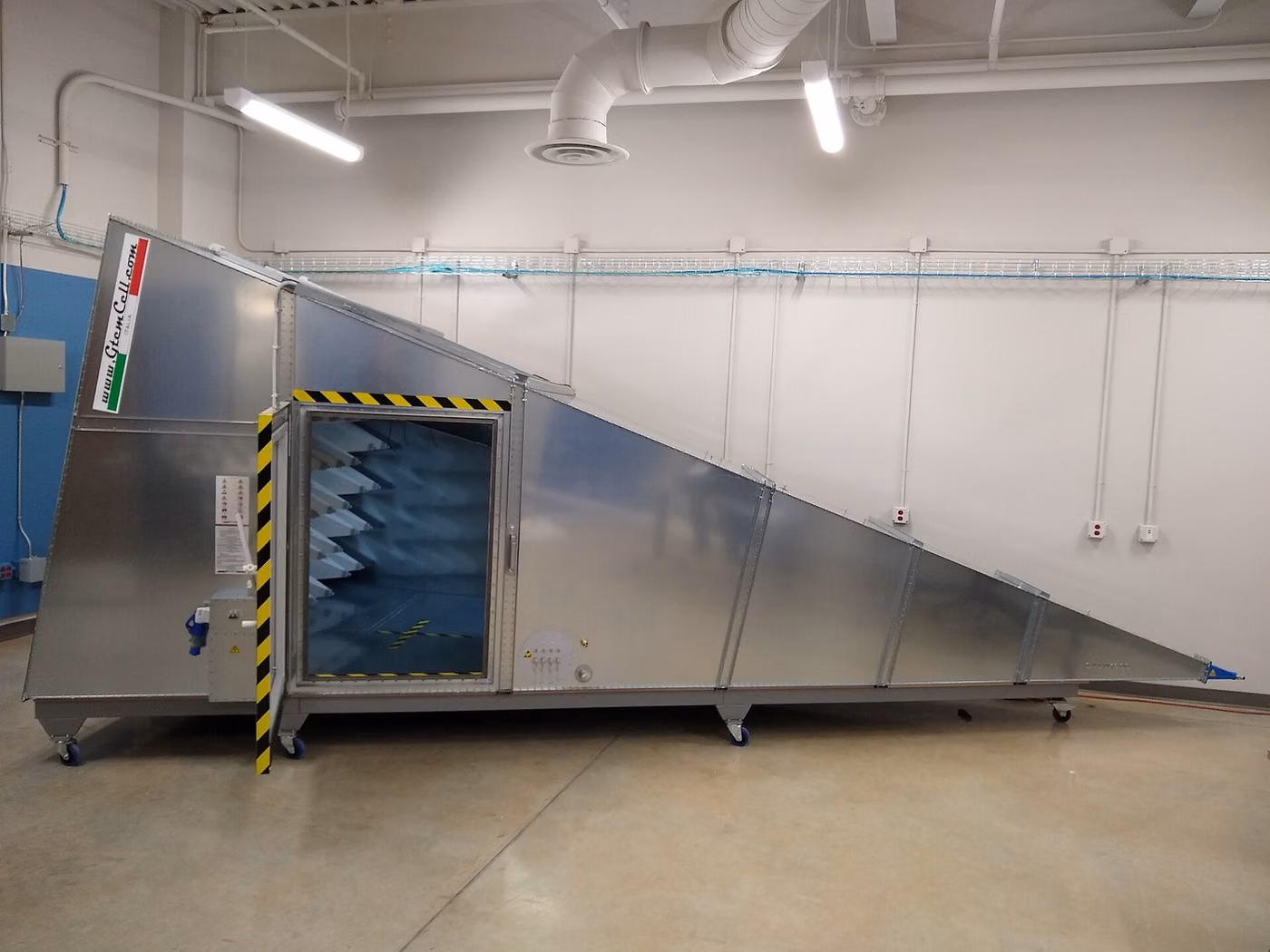

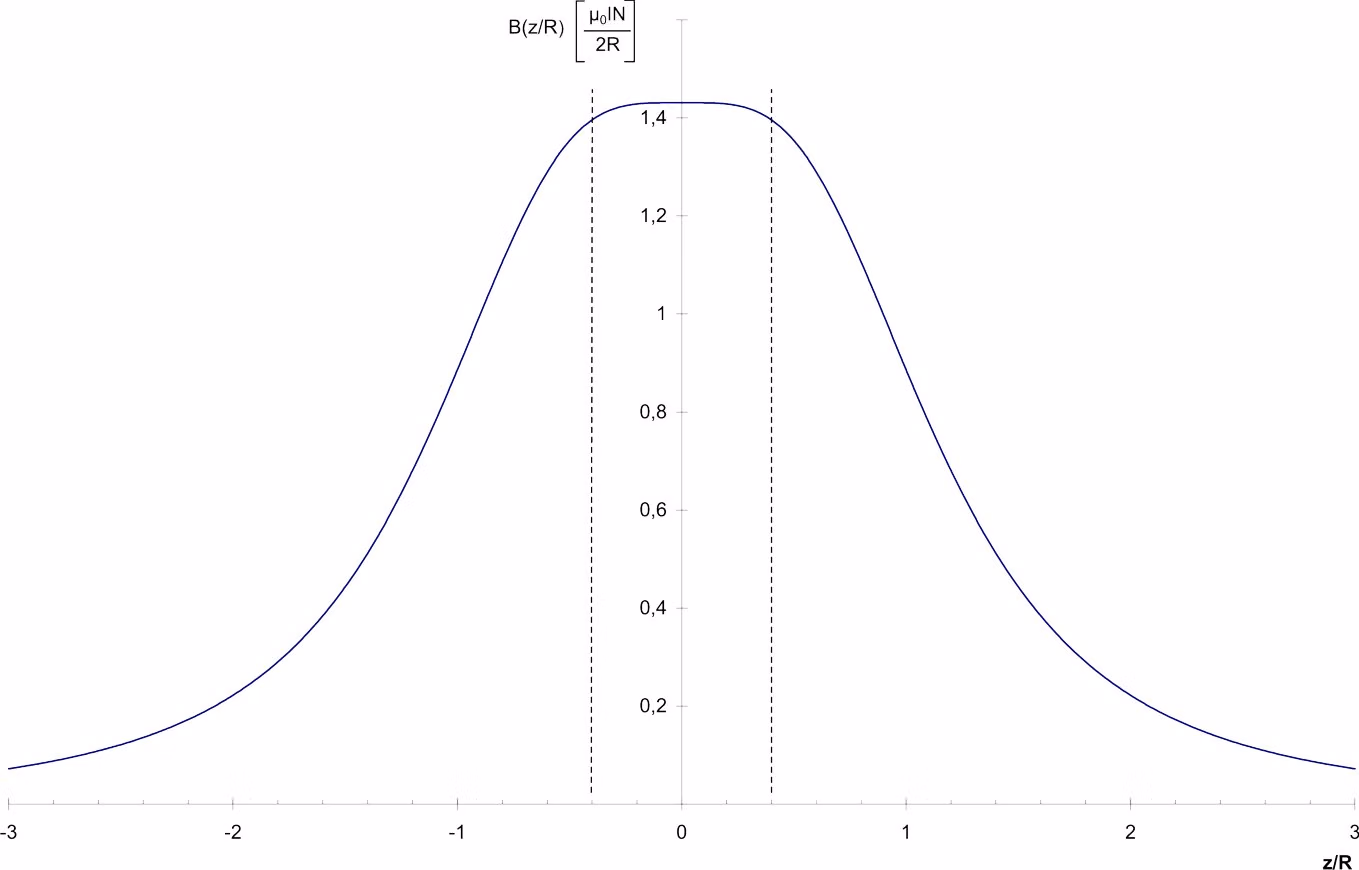

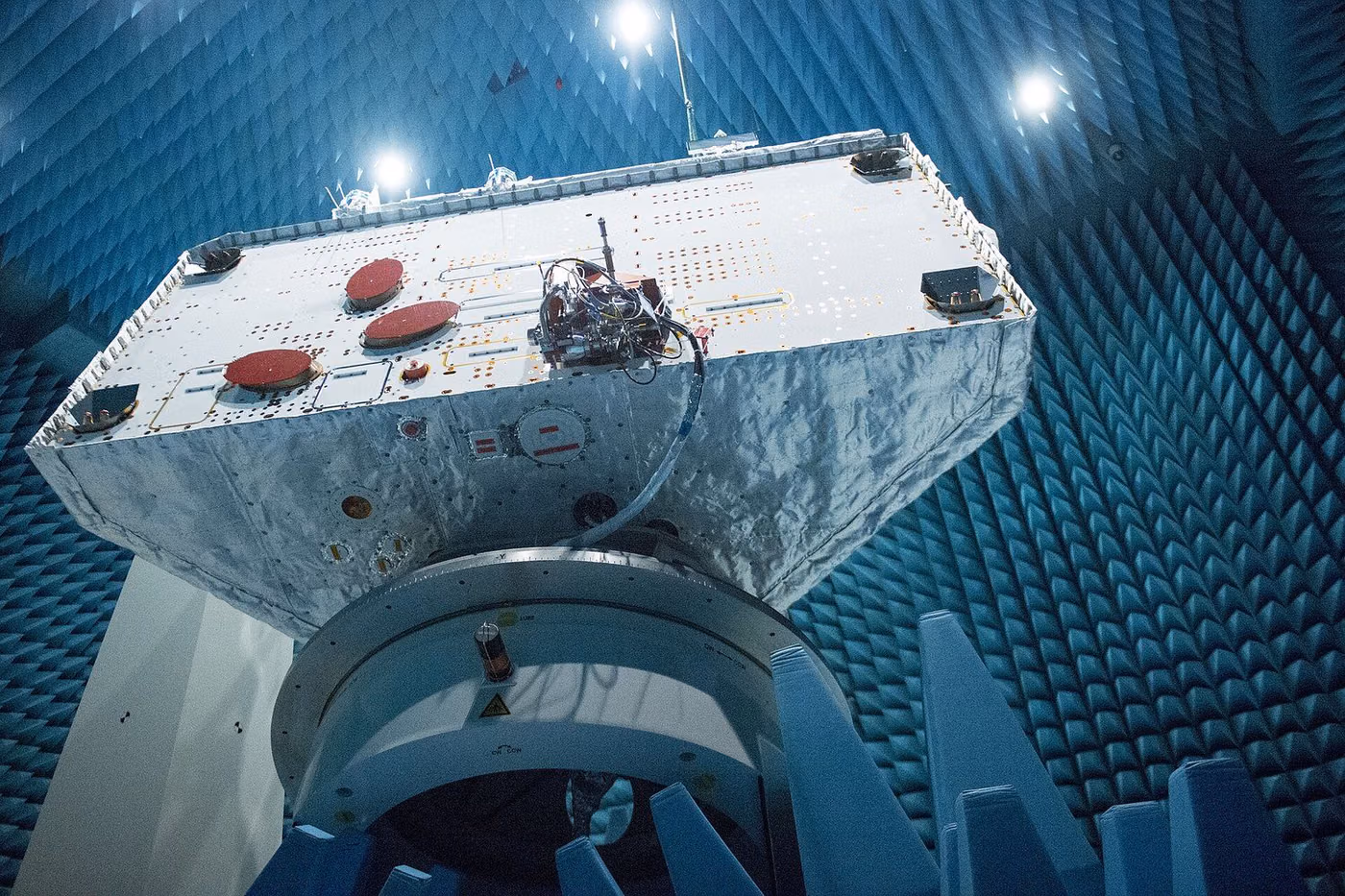

Bağışıklık tarafında gerçek dünyadaki girişim kaynakları benzetilir: elektrostatik boşalma (insan dokunması), yayılan radyo frekansı alanı (yakındaki verici), hızlı geçici rejim (anahtarlama), ani aşırı gerilim (yıldırım ve şebeke olayları), iletilen radyo frekansı, şebeke frekanslı manyetik alan, gerilim çökmeleri ve kısa kesintiler.

Uygulanacak standart, ürünün NEREDE kullanıldığına göre değişir ve bu seçim sonucun tamamını belirler. Konut ortamı ile endüstriyel ortam farklı limit setleri taşır; araçta CE değil UNECE R10 rejimi işler; tıbbi cihazlarda IEC 60601-1-2 ek gereklilikler getirir; telsiz içeren ürünlerde telsiz mevzuatı devreye girer ve ETSI uyumlaştırılmış standartları kullanılır.

Bağışıklıkta kabul ölçütü bir PERFORMANS KRİTERİ sınıfıdır, ikili bir geçti/kaldı değil. Cihazın deney sırasında işlevini kesintisiz sürdürmesi, geçici olarak etkilenip kendiliğinden toparlanması ya da kullanıcı müdahalesiyle toparlanması farklı sınıflardır. Hangi sınıfın kabul edilebilir olduğu ürün standardında tanımlıdır; güvenlik işlevi taşıyan bir cihazda tolerans, bir tüketici cihazından farklıdır.

EMC dosyasının en sık görülen eksiği tek yönlü olmasıdır. Yalnızca emisyon raporu taşıyan bir dosya EMC yönetmeliği açısından tamamlanmamıştır. İkinci sık eksik, deney düzeneğinin gerçek kullanımı temsil etmemesidir: cihaz laboratuvarda çıplak bir masada, gerçek kablolarından farklı kablolarla ölçülürse sonuç sahaya taşınmaz.
