Korozyon Testleri

Korozyon deneyleri, metal ve kaplamaların korozif ortamda ne kadar dayandığını hızlandırılmış koşullarda değerlendirir. Aile iki yaklaşımı barındırır ve aralarındaki fark alanın en önemli bilgisidir: sabit koşullu deneyler ve döngüsel deneyler.

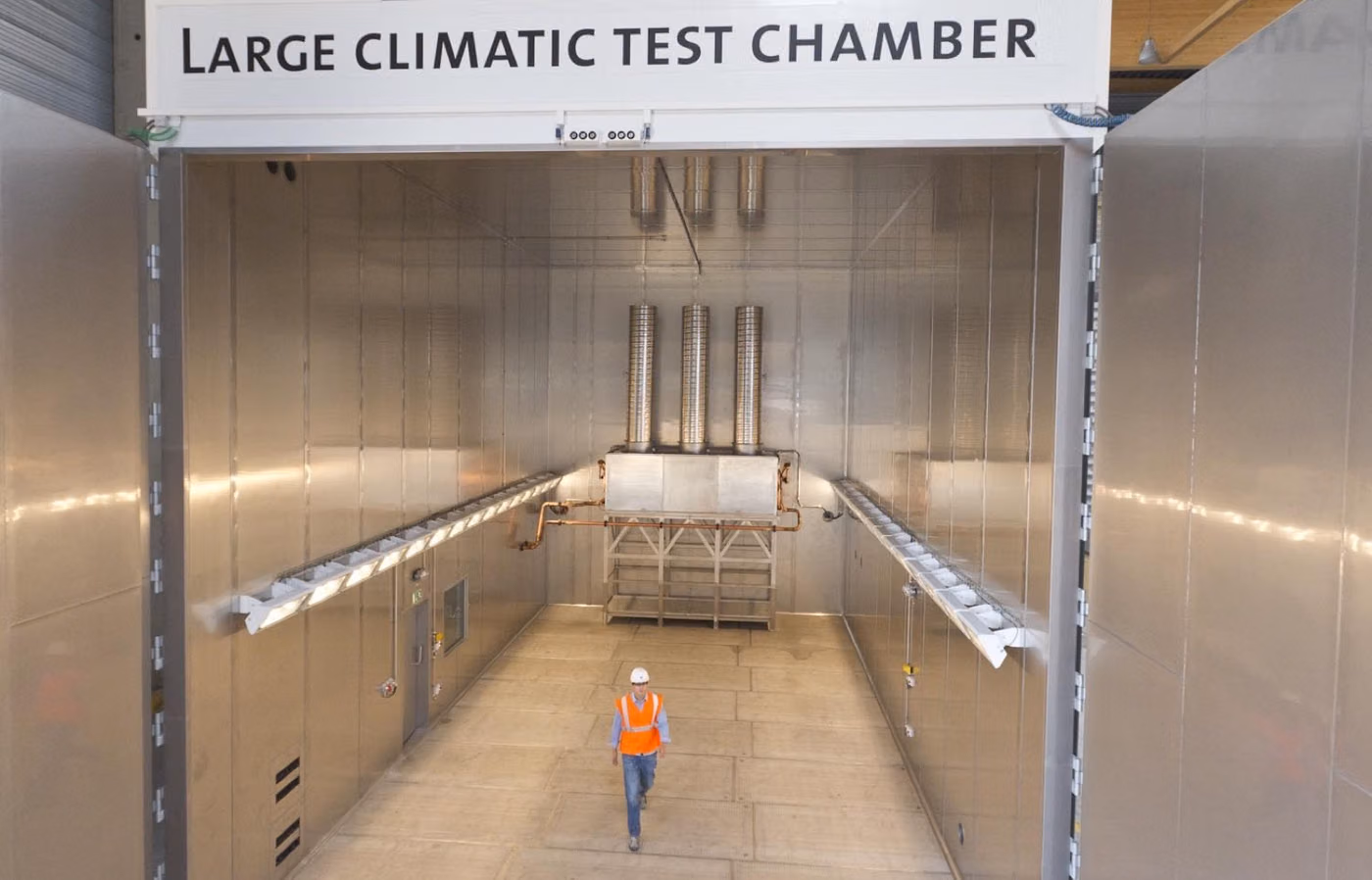

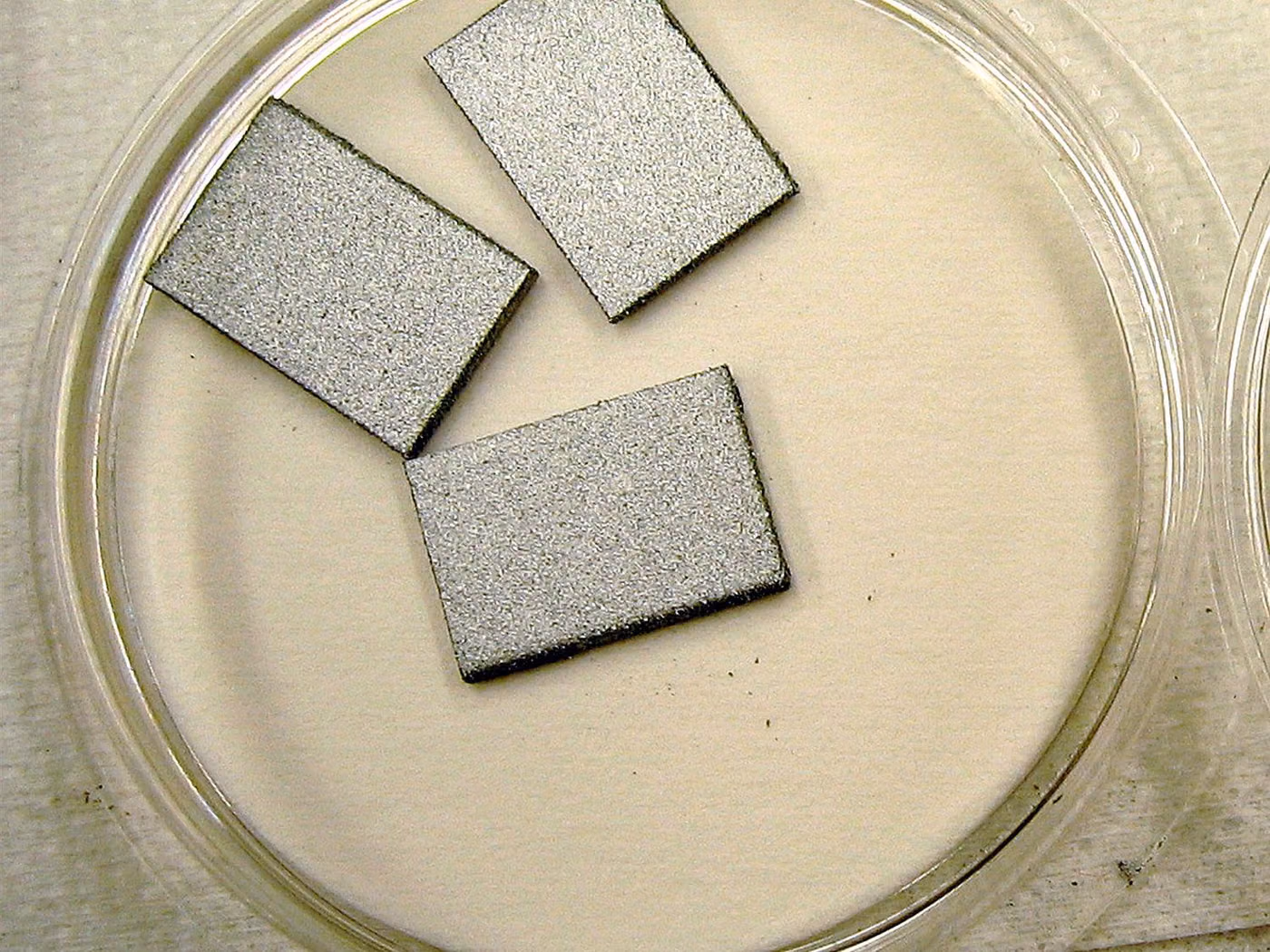

Sabit koşullu tuz sisi (ASTM B117, ISO 9227) kabinde sürekli aynı ortamı korur: aynı tuz derişimi, aynı sıcaklık, sürekli ıslak yüzey. Bu yaklaşımın gücü TEKRARLANABİLİRLİĞİDİR; koşullar sıkı tanımlı olduğu için farklı laboratuvarların sonuçları birbirine yakın çıkar. Üretim tutarlılığının izlenmesinde ve tedarikçi karşılaştırmasında tam olarak istenen özellik budur.

Ancak gerçek atmosfer sabit değildir. Yüzey ıslanır, kurur, ısınır, soğur, UV alır, kirlenir. Islanma-kuruma çevrimi korozyon mekanizmasını değiştirir: kuruma sırasında tuz derişir, oksijen erişimi artar ve korozyon hızlanır. Sürekli ıslak bir yüzeyde oluşan hasar biçimi, çevrimli bir yüzeyde oluşandan farklıdır.

Döngüsel deneyler (SAE J2334, VDA 233-102, ASTM G85, ISO 16701) bu değişkenliği taklit eder ve sahadaki hasar biçimlerine daha yakın sonuç verir. Otomotiv sektörü büyük ölçüde bu yaklaşıma geçmiştir. Pratik sonuç şudur: aynı iki kaplama sabit ve döngüsel deneyde FARKLI SIRALAMA gösterebilir; hangi deneyin uygulandığı sonucu belirler.

Bu ailede hiçbir deney SÜRE VE KABUL ÖLÇÜTÜ tanımlamaz. Kaç saat uygulanacağı ve hangi hasar seviyesinin kabul edilebilir olduğu ürün standardından ya da müşteri şartnamesinden gelir. Değerlendirme ölçekleri ise ayrı standartlarda tanımlıdır: paslanma derecesi, kabarcıklanma, çizikten yayılma ve yapışma kaybı için farklı ölçekler kullanılır.

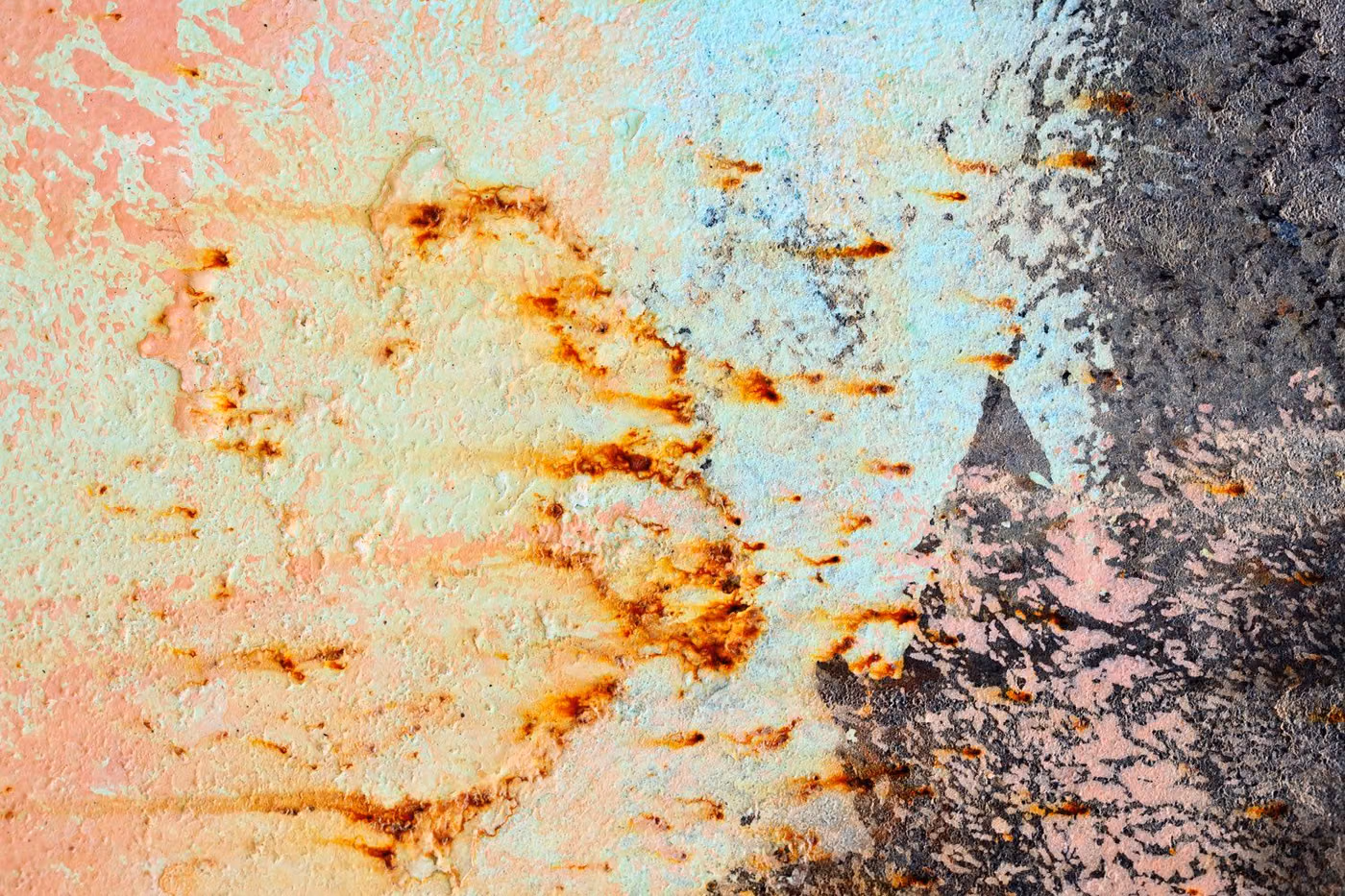

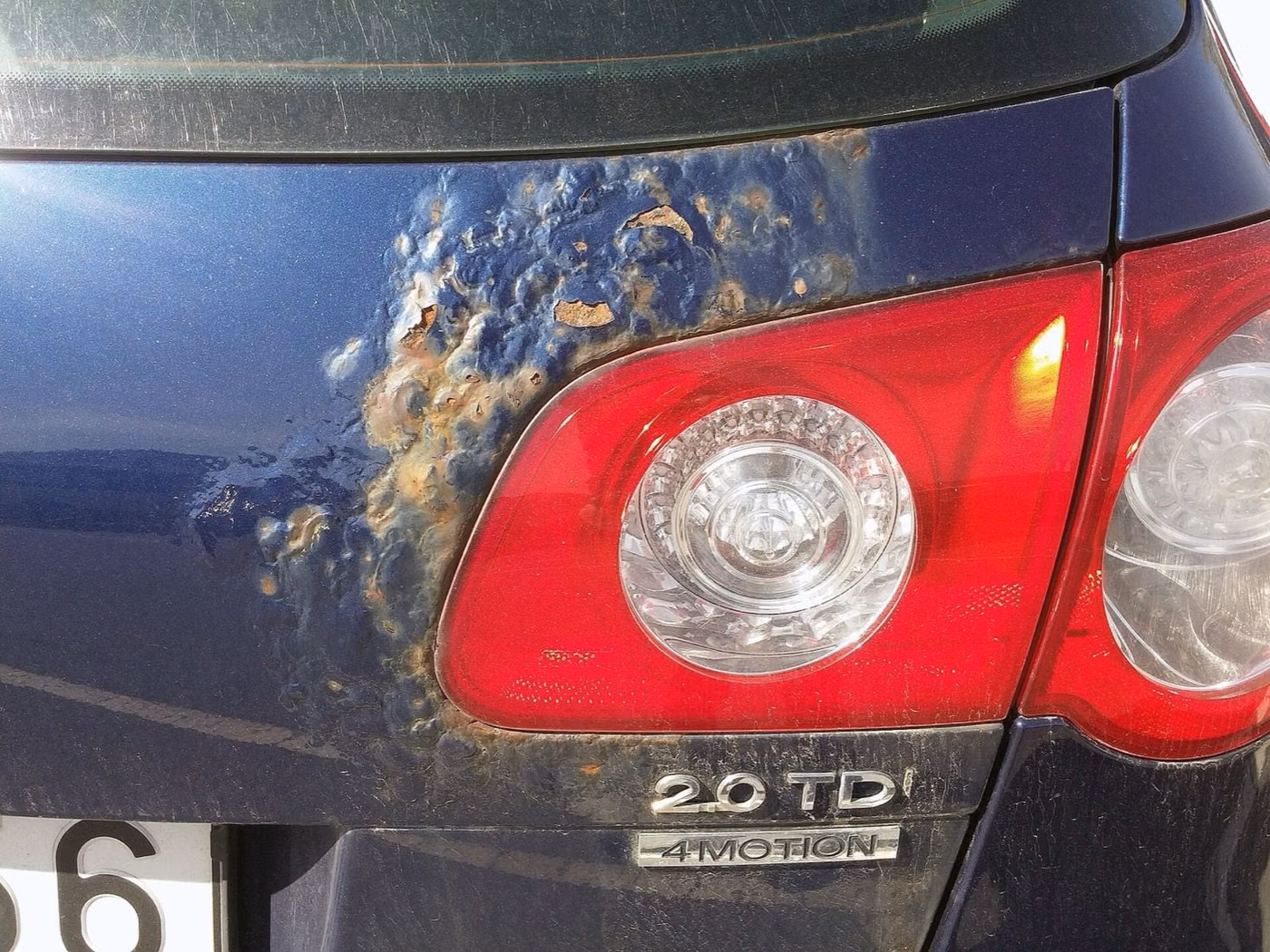

Kaplama tipine göre bakılan hasar değişir. Metalik kaplamalarda beyaz pas (kaplamanın kendi korozyonu) ile kırmızı pas (alt metale ulaşan korozyon) ayrı ayrı raporlanır ve şartnameler çoğunlukla ikisi için ayrı süre verir. Boyalı yüzeylerde çizikten yayılma ve kabarcıklanma öne çıkar.

Elektrokimyasal yöntemler ayrı bir gövdedir ve farklı bir soruya yanıt verir. Potansiyodinamik polarizasyon, elektrokimyasal impedans spektroskopisi ve çukurcuk potansiyeli ölçümleri korozyon MEKANİZMASINI ve hızını saatler içinde ortaya koyar; kabin deneyleri ise sonucu haftalar içinde görsel olarak verir. İkisi birbirinin alternatifi değil tamamlayıcısıdır.

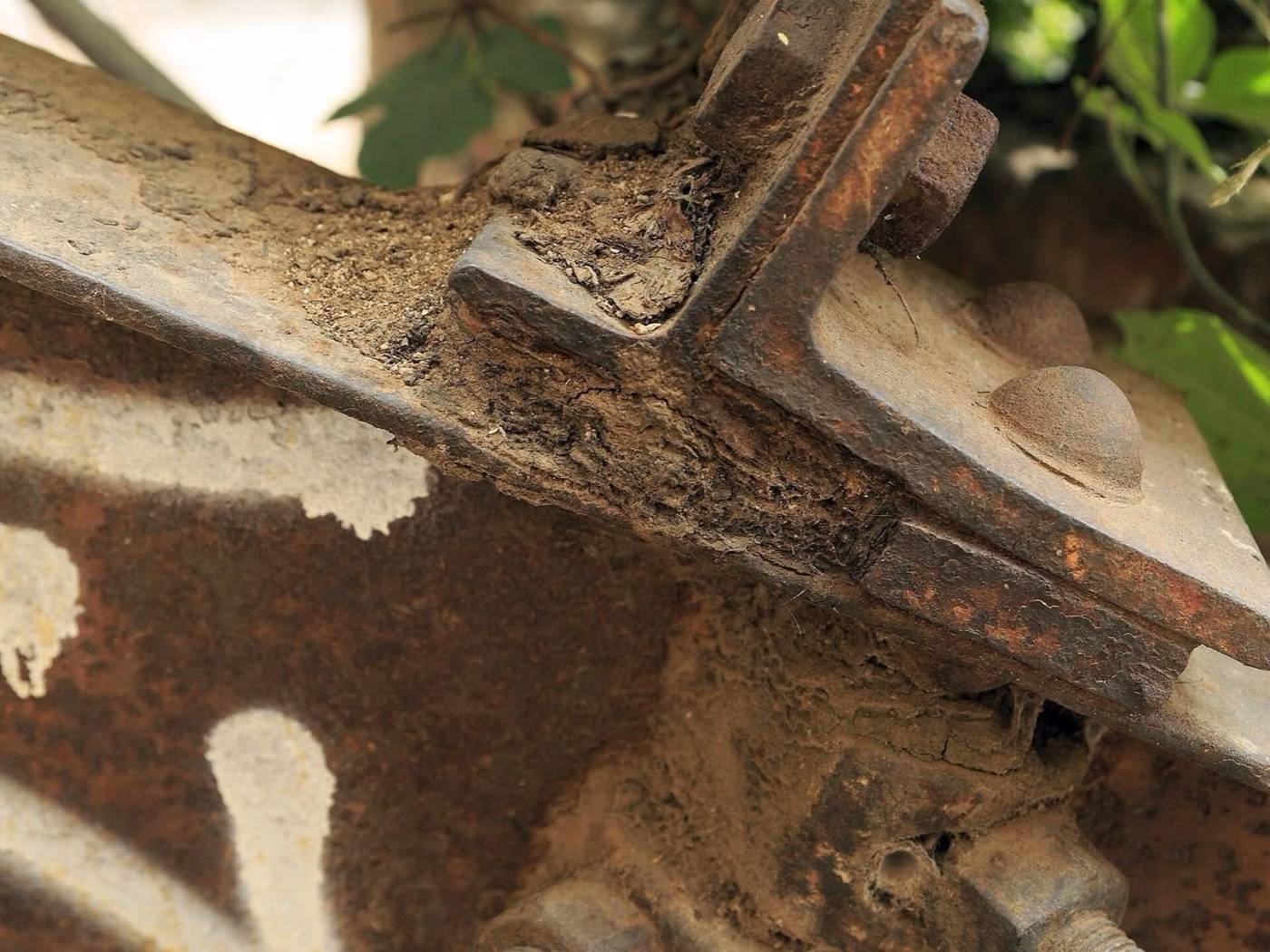

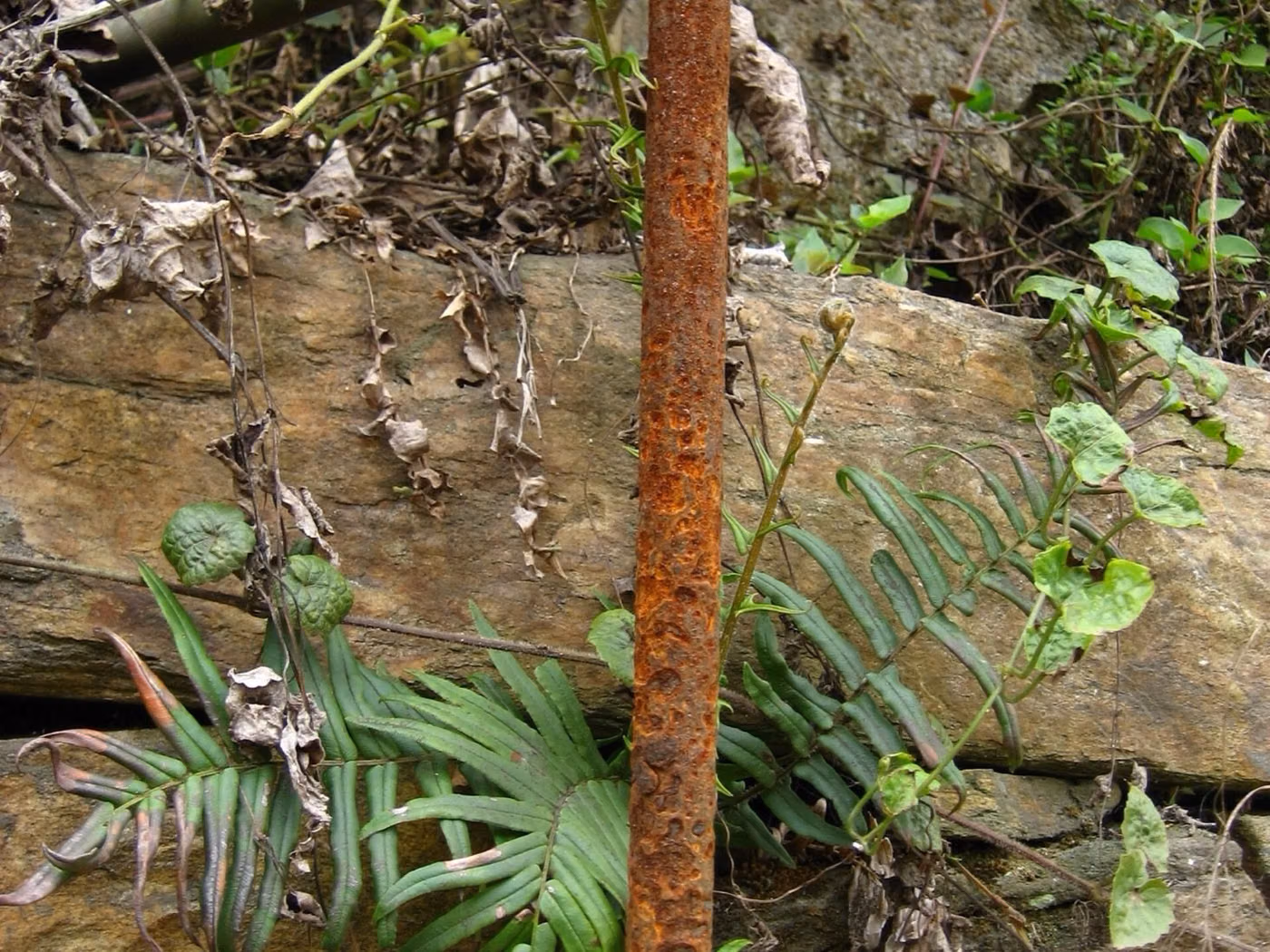

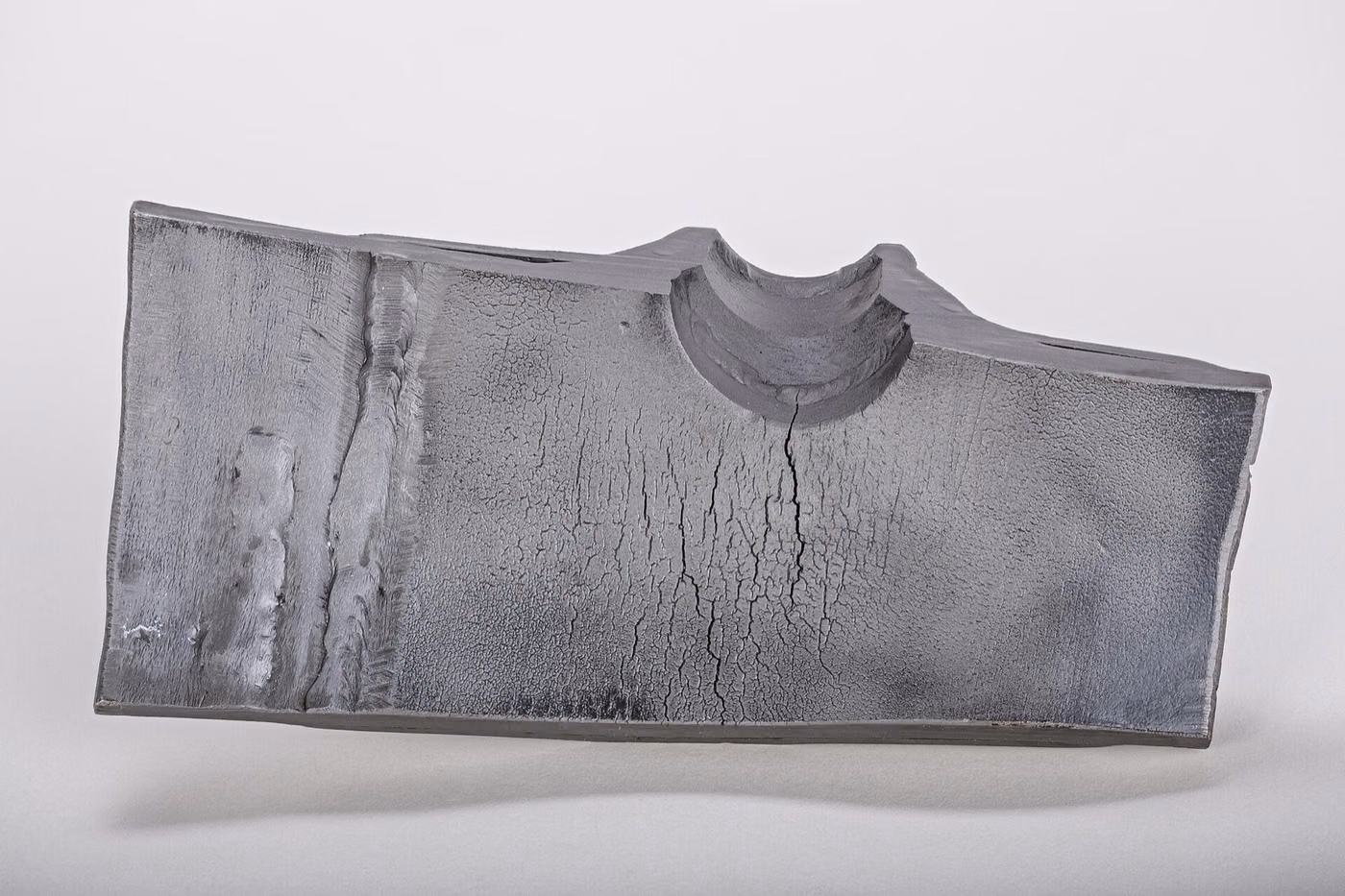

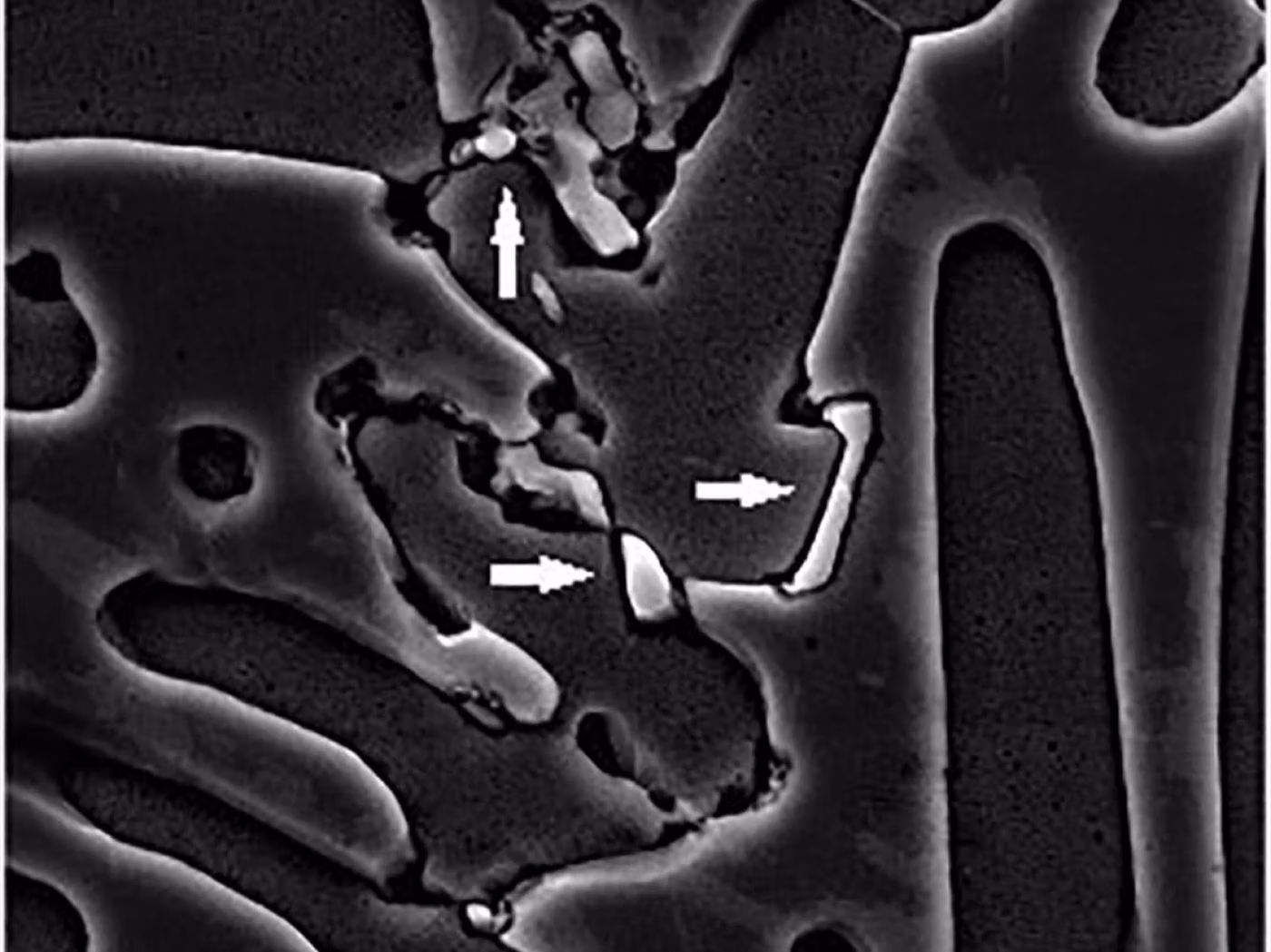

Paslanmaz çeliklerde alanın özel bir alt gövdesi vardır: çukurcuk ve aralık korozyonu ile intergranüler korozyon deneyleri, malzemenin ısıl işlem kalitesinin ve kaynak sonrası durumunun göstergesidir.
