خمش سه‌نقطه‌ای چیست؟
در آزمایش خمش سه نقطه ای، نمونه بر روی دو تکیه گاه قرار می گیرد و توسط یک دماغه بارگذاری در مرکز آن فشرده می شود. بار و انحراف برای به دست آوردن منحنی تنش-کرنش خمشی ثبت می شوند. حداکثر گشتاور در یک مقطع متمرکز می شود، بنابراین شکستگی معمولاً در زیر دماغه بارگذاری رخ می دهد.
هدف خمش سه‌نقطه‌ای
هدف تعیین استحکام و سفتی مواد در هنگام خمش است. در کنترل کیفیت، سازگاری دسته به دسته نظارت می شود. در طراحی، داده های قابل مقایسه برای انتخاب مواد تولید می شود.
خمش سه‌نقطه‌ای بر چه محصولاتی اعمال می‌شود؟
- قطعات پلاستیکی ترموپلاستیک و ترموست
- پانل های کامپوزیت تقویت شده با الیاف
- پانل های چوبی و چوبی
- مواد سرامیکی و شیشه ای
- نمونه های فلزی جوش داده شده (به عنوان آزمایش خمشی)
خمش سه‌نقطه‌ای در چه صنایعی کاربرد دارد؟
استانداردهای مرتبط با خمش سه‌نقطه‌ای
- ISO 178 (پلاستیک — تعیین خواص خمشی)
- ASTM D790 (پلاستیک و مواد عایق الکتریکی)
- ISO 14125 (کامپوزیت های پلاستیکی تقویت شده با الیاف)
- EN 843-1 (سرامیک فنی پیشرفته — استحکام خمشی)
شرایط خمش سه‌نقطه‌ای
- راه اندازی
- دو تکیه گاه و یک دماغه بارگیری دهانه پشتیبانی از استاندارد، به ازای هر ضخامت نمونه
- سرعت تست
- سرعت ارائه شده توسط استاندارد برای کلاس مواد
- محیط زیست
- پس از تهویه در محیط آزمایشگاهی استاندارد
- مقادیر اندازه گیری شده
- استحکام خمشی، مدول خمشی، کرنش در هنگام شکست
تجهیزات خمش سه‌نقطه‌ای
- دستگاه فشار کشش جهانی
- دستگاه خمش سه نقطه و تکیه گاه های قابل تنظیم
- لودسل و انحراف سنج
- اتاق تهویه مطبوع
- تجهیزات اندازه گیری نمونه (میکرو متر، کولیس)
الزامات نمونه برای خمش سه‌نقطه‌ای
- ابعاد نمونه باید بر اساس استاندارد اعمال شده تهیه شود.
- در حین برش و ماشینکاری نباید بر روی لبه ها سوراخ ایجاد شود.
- نمونه های پلاستیکی قبل از آزمایش در اتمسفر استاندارد آماده می شوند.
- نمونه های متعدد معمولا آزمایش می شوند. عدد در استاندارد تعریف شده است.
- برای مواد ناهمسانگرد، جهت نمونه باید گزارش شود.
مدت خمش سه‌نقطه‌ای
آزمایش یک نمونه چند دقیقه طول می کشد. مدت زمان کل بستگی به آماده سازی و آماده سازی نمونه دارد. شرطی سازی اغلب بیشتر از خود آزمون طول می کشد.
روش اجرای خمش سه‌نقطه‌ای
- 1نمونه اندازه گیری و در صورت نیاز شرطی می شود.
- 2طول پشتیبانی طبق استاندارد تنظیم شده است.
- 3نمونه بر روی تکیه گاه ها متمرکز شده است.
- 4بارگذاری با سرعت تعریف شده اعمال می شود.
- 5بار و انحراف به طور مداوم ثبت می شود.
- 6آزمایش در هنگام شکستگی یا رسیدن به تغییر شکل تعریف شده متوقف می شود.
- 7استحکام خمشی و مدول محاسبه می شود.
معیارهای پذیرش خمش سه‌نقطه‌ای
استاندارد روش نحوه انجام آزمایش را مشخص می کند، نه اینکه چه نتیجه ای باید داشته باشد. محدودیت پذیرش از استاندارد مواد، مشخصات محصول یا نقشه فنی مشتری ناشی می شود. بنابراین این صفحه محدودیت عددی ندارد.
ارزیابی نتایج
نتایج همراه با میانگین و گسترش مجموعه نمونه ارزیابی می شود. محل شکستگی نه زیر دماغه بارگذاری، یا آسیب ناشی از برش در نمونه، نیاز به بررسی هندسه تنظیم دارد.
گزارش خمش سه‌نقطه‌ای
- شناسایی نمونه، نوع ماده و شماره ریختگی/بچ، در صورت وجود
- هندسه، ابعاد و روش تهیه نمونه
- شرایط استاندارد و آزمون اعمال می شود
- دمای آزمایش و شرایط محیطی
- مقادیر اندازه گیری شده و مقادیر محاسبه شده
- عکس‌های سطح شکستگی یا فرورفتگی (در صورت لزوم)
- عدم قطعیت اندازه گیری (در صورت درخواست)
- بیانیه ای مبنی بر اینکه نتیجه فقط برای نمونه ارسال شده برای آزمایش اعمال می شود
اعتباربخشی
EUROLAB دارای اعتبار شناخته شده بین المللی است که از نهادهای اعتباربخشی طرف قراردادهای شناسایی چندجانبه IAF و ILAC، تحت ISO/IEC 17025 برای تست های آزمایشگاهی، ISO/IEC 17020 برای بازرسی و نظارت، و ISO/IEC 17021-1 و سیستم گواهی محصول ISO/IEC. این زنجیره تضمین می کند که گزارش ها و گواهی های صادر شده در سراسر جهان پذیرفته می شوند.
اینکه آیا این آزمون می تواند در محدوده معتبر ارائه شود به محصول شما و استاندارد اعمال شده بستگی دارد. از آنجایی که اعتبارسنجی مبتنی بر روش است، دامنه به صورت کتبی در مرحله نقل قول تأیید می شود.
محدوده و مجوزهامقررات مرتبط
- EN 10204 (اسناد بازرسی برای محصولات فلزی)
- اتحادیه اروپا 305/2011 مقررات محصولات ساختمانی (برای محصولات مورد استفاده در ساخت و ساز)
- استانداردهای هماهنگ با توجه به خانواده محصول اعمال می شود
Mekanik Testler — این حوزه آزمون چه چیزی را پوشش می‌دهد؟
بخش زیر حوزه‌ای را توصیف می‌کند که آزمون خمش سه‌نقطه‌ای به آن تعلق دارد؛ شرایط و معیارهای پذیرش این آزمون خاص در بخش‌های بالا آمده است. دامنه ویژه محصول شما در مرحله پیشنهاد قیمت به‌صورت مکتوب مشخص می‌شود.
آزمون‌های مکانیکی رفتار یک ماده یا قطعه را تحت نیرو اندازه‌گیری می‌کنند. این خانواده از بارگذاری استاتیک (کشش، فشار، خمش) تا رفتار وابسته به زمان (خستگی، خزش)، و از سختی و سایش تا چقرمگی شکست گسترده است.
وجه اشتراک این آزمون‌ها این است که نتیجه به‌عنوان ویژگی ماده گزارش می‌شود. مقاومت تسلیم یا سختی تصمیم انطباق نیست؛ بلکه داده عددی است که طراحی و استاندارد محصول با آن مقایسه خواهد شد. بنابراین گزارش‌های آزمون مکانیکی معمولاً ورودی یک تصمیم مهندسی هستند نه تأیید محصول — انتخاب ماده، ضریب ایمنی، پیش‌بینی عمر.
تمایز میان رفتار استاتیک و دینامیک کلید فهم این حوزه است. قطعه‌ای ممکن است تحت بار استاتیک کاملاً بدون تنش به نظر برسد اما تحت بار تکراری بشکند؛ شکست خستگی در تنش‌های بسیار پایین‌تر از مقاومت تسلیم رخ می‌دهد و هشداری نمی‌دهد. بنابراین برای قطعات چرخان، لرزان یا تحت بار چرخه‌ای، آزمون کشش به‌تنهایی شاهد کافی نیست.
شرایط آزمون نتیجه را تعیین می‌کند و این برای خوانایی گزارش حیاتی است: هندسه نمونه، سرعت بارگذاری، دما، شرطی‌سازی و آرایش گیره. همان ماده در شرایط مختلف مقادیر متفاوتی می‌دهد. در پلاستیک‌ها اثر سرعت بسیار مشهود است، در فلزات اثر دما؛ در کامپوزیت‌ها جهت‌گیری نمونه نتیجه را کاملاً تغییر می‌دهد.
سختی پراشتباه‌ترین اندازه‌گیری در این حوزه است. چون سریع، نزدیک به غیرمخرب و ارزان است، اغلب به‌جای مقاومت استفاده می‌شود. جداول تبدیل سختی به مقاومت وجود دارد اما تقریبی‌اند و به گروه ماده بستگی دارند؛ استفاده از آنها به‌عنوان تنها شاهد در پذیرش ماده نادرست است.
سمت مکانیک شکست به صلاحیت خاصی نیاز دارد. اندازه‌گیری‌های چقرمگی شکست و نرخ رشد ترک خستگی امکان محاسبه اینکه یک سازه ترک‌خورده چه مدت دوام می‌آورد را فراهم می‌کنند؛ اینها اساس طراحی تحمل آسیب در حوزه‌هایی مانند تجهیزات تحت فشار، سازه هواپیما و خط لوله هستند.
گروه‌های روش در این حوزه
آزمون‌های استاتیک
کشش، فشار، خمش، برش و پیچش. مقاومت تسلیم و کشش، ازدیاد طول و مدول الاستیسیته به دست می‌آید.
آزمون‌های ضربه
ضربه شارپی و ایزود شیاردار؛ رفتار انتقال ترد به نرم ماده بر اساس دما تعیین می‌شود.
سختی
برینل، ویکرز، راکول، شور و ریزسختی. برای عمق فرآوری سطحی و تفاوت‌های محلی مقاومت ارزشمند است.
خستگی
خستگی محوری کنترل‌شده با نیرو و کرنش، خستگی خمشی؛ منحنی‌های S-N و حد دوام.
خزش و کاهش تنش
رفتار تحت بار طولانی‌مدت در دمای بالا؛ در مواد دیگ بخار، توربین و تجهیزات تحت فشار تعیین‌کننده است.
مکانیک شکست
چقرمگی شکست کرنش صفحه‌ای، انتگرال J، CTOD و نرخ رشد ترک خستگی.
سایش و اصطکاک
سایش تیبر و استوانه دوار، اندازه‌گیری‌های ضریب اصطکاک.
موارد رایج اشتباه‌گرفته‌شده در این حوزه
- محاسبه مقاومت از سختی تقریبی است؛ نمی‌توان آن را به‌عنوان تنها شاهد در پذیرش ماده استفاده کرد.
- استحکام استاتیک کافی مقاومت خستگی را نشان نمی‌دهد؛ قطعه تحت بار چرخه‌ای به آزمون جداگانه نیاز دارد.
- اگر سرعت آزمون و دما گزارش نشوند، نتیجه قابل مقایسه نیست — به‌ویژه در پلیمرها و کامپوزیت‌ها.
- نمونه آزمون و قطعه واقعی ممکن است مقدار یکسانی ندهند؛ جهت قالب‌گیری، خطوط جوش و تفاوت در عملیات سطحی همگی تأثیرگذارند.
- مقدار استحکام ذکرشده برای یک کامپوزیت بدون بیان جهت نمونه بی‌معناست.
- معادل‌های ASTM و ISO یک کمیت را اندازه می‌گیرند اما هندسه نمونه متفاوتی دارند؛ نتایج معادل مستقیم یکدیگر در نظر گرفته نمی‌شوند.
این نتایج از کدام تصمیم پشتیبانی می‌کنند
- راستی‌آزمایی طراحی و انتخاب ماده
- کنترل مواد ورودی و تأیید تأمین‌کننده
- برآورده‌سازی الزامات مکانیکی استاندارد محصول
- تحلیل خرابی، پیش‌بینی عمر و محاسبه تحمل آسیب
- راستی‌آزمایی فرآیندهای عملیات حرارتی و سطحی
تست های مرتبط
پرسش‌های متداول درباره خمش سه‌نقطه‌ای
انتخاب بین خمش سه نقطه و چهار نقطه چگونه انجام می شود؟

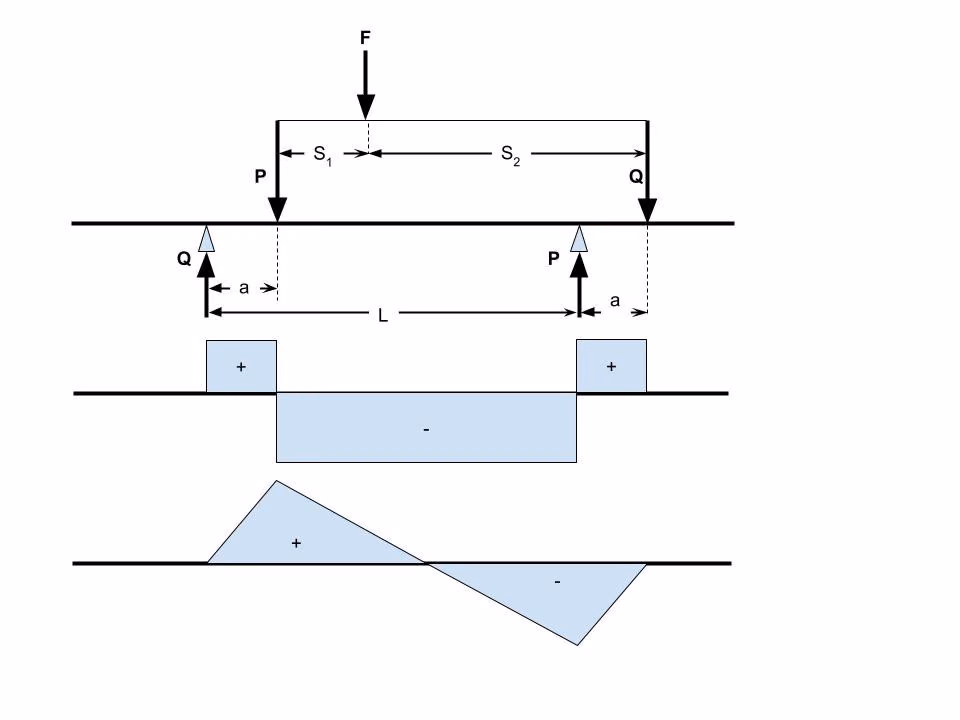

در آزمون سه نقطه ای، حداکثر گشتاور در یک مقطع متمرکز می شود و آزمون ساده است. اگر یافتن ضعیف‌ترین نقطه ماده مورد نظر است، چهار نقطه ترجیح داده می‌شود، زیرا ناحیه بین دو دماغه بارگذاری در معرض گشتاور ثابت است.
چرا بازه پشتیبانی از استاندارد گرفته شده است؟
نسبت دهانه به ضخامت مستقیماً روی نتیجه تأثیر می گذارد. با کاهش نسبت، تنش های برشی غالب می شوند و مقدار اندازه گیری شده دیگر مقاومت خمشی خالص نیست.
