Matter – RED / ETSI / FCC

Che cos'è Matter — RED?

Il test Matter è un gruppo di test di conformità e interoperabilità in cui il dispositivo viene testato nell'ambito del programma di qualificazione Connectivity Standards Alliance in termini di set di tipi di dispositivo, messa in servizio, sicurezza e comportamenti di aggiornamento software definiti nella specifica Matter.

Scopo di Matter — RED

L'obiettivo è verificare che il dispositivo funzioni come previsto negli ecosistemi dei diversi produttori (con controller e hub) e soddisfi i requisiti di qualificazione per l'utilizzo del marchio Matter.

A quali prodotti si applica Matter — RED?

Illuminazione e presa intelligenti
Termostato e climatizzatore
Blocca e accedi ai dispositivi
Sensori e controllo tende/veneziane

In quali settori si utilizza Matter — RED?

TelecomunicazioniElettronicaSoftwareSicurezza informatica

Norme relative a Matter — RED

ROSSODirettiva UE sulle apparecchiature radio test
ETSIStandard europei delle telecomunicazioni test
FCCNormative radiofoniche ed EMC statunitensi test

Condizioni di Matter — RED

strato di trasporto: Wi-Fi, Thread veya Ethernet
Ambito: Array di cluster obbligatori e facoltativi per tipo di dispositivo
Komisyonlama: Aggiunta sicura del dispositivo all'ecosistema e multi-amministratore
Sicurezza: Documenti di identificazione del dispositivo (DAC) e aggiornamento software verificato

Apparecchiatura per Matter — RED

Strumento per il test della materia e per il test di conformità
Controller di riferimento e dispositivi dell'ecosistema
Infrastruttura di rete (punto di accesso Wi-Fi, router di confine Thread)
analizzatore di protocollo

Requisiti del campione per Matter — RED

Il dispositivo deve essere munito di un documento identificativo del dispositivo (DAC) valido
È necessario dichiarare il tipo di dispositivo e i cluster supportati
È necessario utilizzare il software di produzione finale
La conformità radio del livello di trasporto deve essere completata separatamente

Durata di Matter — RED

3–6 settimane a seconda del tipo di dispositivo e del numero di coperture.

Procedura di Matter — RED

1Vengono dichiarati il tipo di dispositivo e i cluster supportati.
2Le sequenze obbligatorie vengono eseguite con lo strumento di test di conformità.
3Vengono provati il comportamento di messa in servizio e multigestione.
4Vengono testate le sequenze di sicurezza e di aggiornamento del software.
5Vengono condotti esperimenti di interoperabilità degli ecosistemi.
6I risultati vengono inviati per la qualificazione.

Criteri di accettazione di Matter — RED

Il criterio di accettazione è il superamento di tutte le serie obbligatorie definite nei piani di prova di qualificazione CSA.

Valutazione dei risultati

La qualificazione della materia non sostituisce l’idoneità alla radio. Devono essere completati anche gli esperimenti radio Wi-Fi o Thread e i requisiti di go-to-market per il livello di trasporto.

Rapporto di Matter — RED

Tipo di dispositivo e cluster dichiarati
Versione del software e stato dell'ID del dispositivo
Piani di test implementati
Risultati della serie
Note sull'interoperabilità

Accreditamento

EUROLAB detiene un accreditamento riconosciuto a livello internazionale ottenuto da organismi di accreditamento parte degli accordi di riconoscimento multilaterale IAF e ILAC, secondo ISO / IEC 17025 per prove di laboratorio, ISO / IEC 17020 per ispezione e sorveglianza e ISO / IEC 17021-1 e ISO / IEC 17065 per certificazione di sistema e prodotto. Questa catena garantisce che i rapporti e i certificati emessi siano accettati in tutto il mondo.

Se questo test può essere offerto nell'ambito accreditato dipende dal prodotto e dallo standard applicato; poiché l'accreditamento è basato sul metodo, l'ambito viene confermato per iscritto in fase di offerta.

Ambito e autorizzazioni

Regolamenti correlati

Programma di qualificazione CSA Matter
Direttiva sulle apparecchiature radio 2014/53/UE (per il livello trasporto)

Prove RF e wireless — Cosa copre questo ambito di prova?

La sezione seguente descrive l'ambito a cui appartiene la prova Matter; le condizioni e i criteri di accettazione di questa prova specifica sono riportati nelle sezioni precedenti. L'ambito specifico del vostro prodotto viene confermato per iscritto in fase di offerta.

Gli esperimenti sulle radiofrequenze (RF) e sulle comunicazioni wireless dimostrano che un dispositivo dotato di radio utilizza correttamente lo spettro radio e opera entro i limiti consentiti dalla normativa vigente. Questa categoria costituisce un ambito distinto dall'EMC: mentre l'EMC si occupa delle interferenze indesiderate, qui vengono valutate le trasmissioni INTENZIONALI.

Lo spettro è una risorsa pubblica e limitata; ciò ne determina la natura giuridica. Il fatto che un dispositivo esca dalla banda autorizzata o emetta una potenza eccessiva non costituisce solo un difetto tecnico, ma una violazione che interferisce con il servizio di altri. Per questo motivo, la conformità delle apparecchiature radio è soggetta a controlli più rigorosi rispetto ad altri settori e i mercati mantengono i propri regimi nazionali.

Le misurazioni vengono effettuate separatamente sul lato trasmettitore e su quello ricevitore. Sul lato trasmettitore si misurano potenza di uscita, larghezza di banda occupata, errore di frequenza, emissioni indesiderate, potenza di canale adiacente ed inviluppo di potenza. Sul lato ricevitore si valutano sensibilità, selettività, blocco e reiezione della risposta spuria. Il lato ricevitore viene spesso trascurato, ma in alcune bande è un requisito normativo.

I comportamenti specifici del protocollo di accesso costituiscono un terzo asse: listen-before-talk (LBT), duty cycle, selezione dinamica della frequenza (DFS) e controllo della potenza di trasmissione (TPC). Questi meccanismi consentono la condivisione dello spettro e occorre dimostrare che funzionino correttamente.

L'ESPOSIZIONE UMANA è il quarto asse ed è uno dei più critici dal punto di vista commerciale. Per i dispositivi usati vicino al corpo si misura il SAR (tasso di assorbimento specifico); per quelli usati a distanza si effettua una valutazione dell'intensità di campo. Limiti e metodi di misura variano per mercato; lo stesso dispositivo viene valutato separatamente per Europa e Stati Uniti.

I regimi di mercato sono determinanti in questo settore e non si sostituiscono l'uno all'altro: la Direttiva sulle apparecchiature radio e le norme armonizzate ETSI in Europa, l'autorizzazione FCC negli Stati Uniti (tramite un TCB per i radiatori intenzionali), ISED in Canada, MIC in Giappone, KC in Corea del Sud e SRRC in Cina comportano ciascuno un proprio insieme di requisiti. Lo stesso dispositivo richiede un fascicolo separato per ogni mercato, e alcuni mercati impongono un rappresentante locale o test locali.

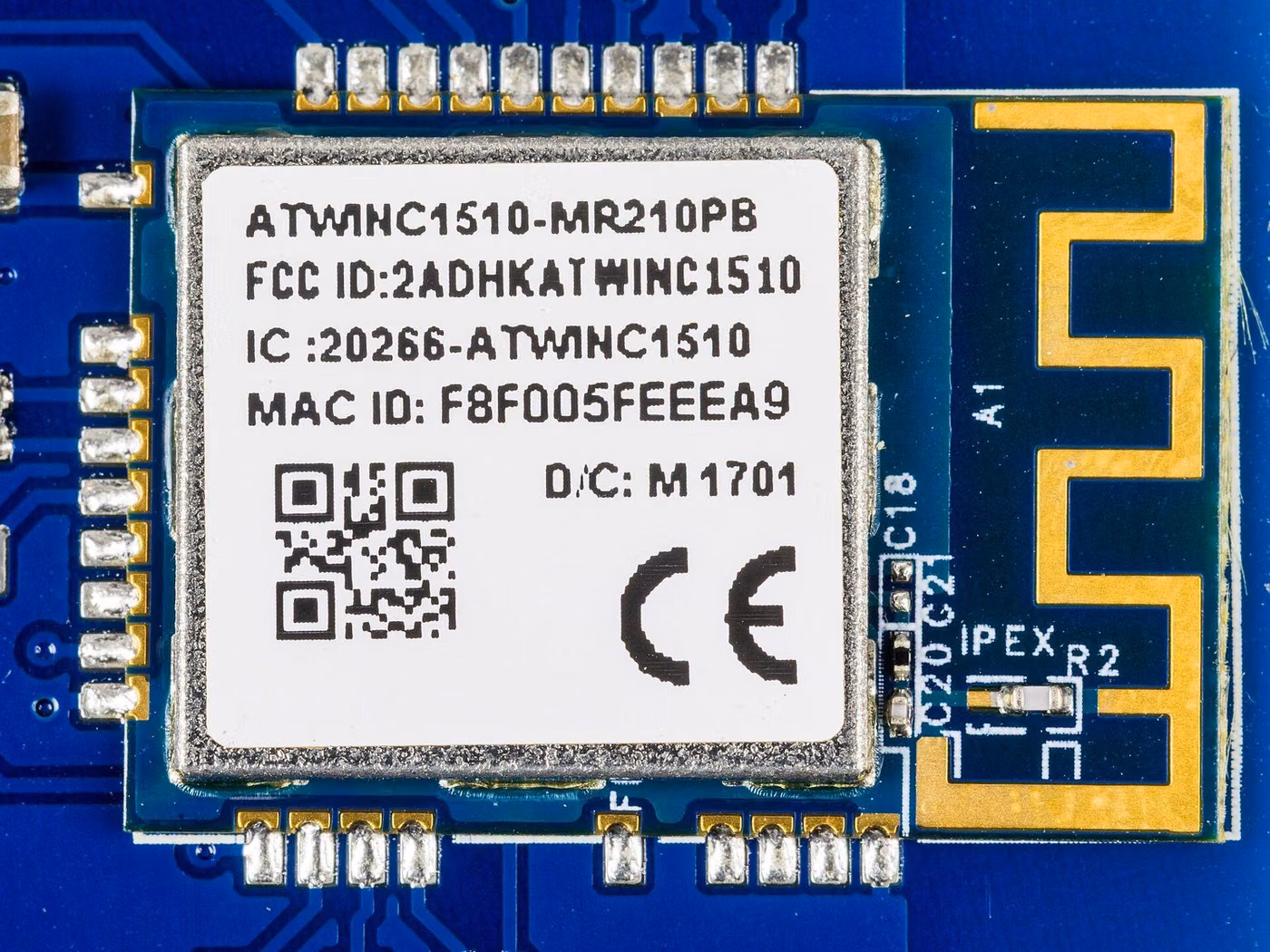

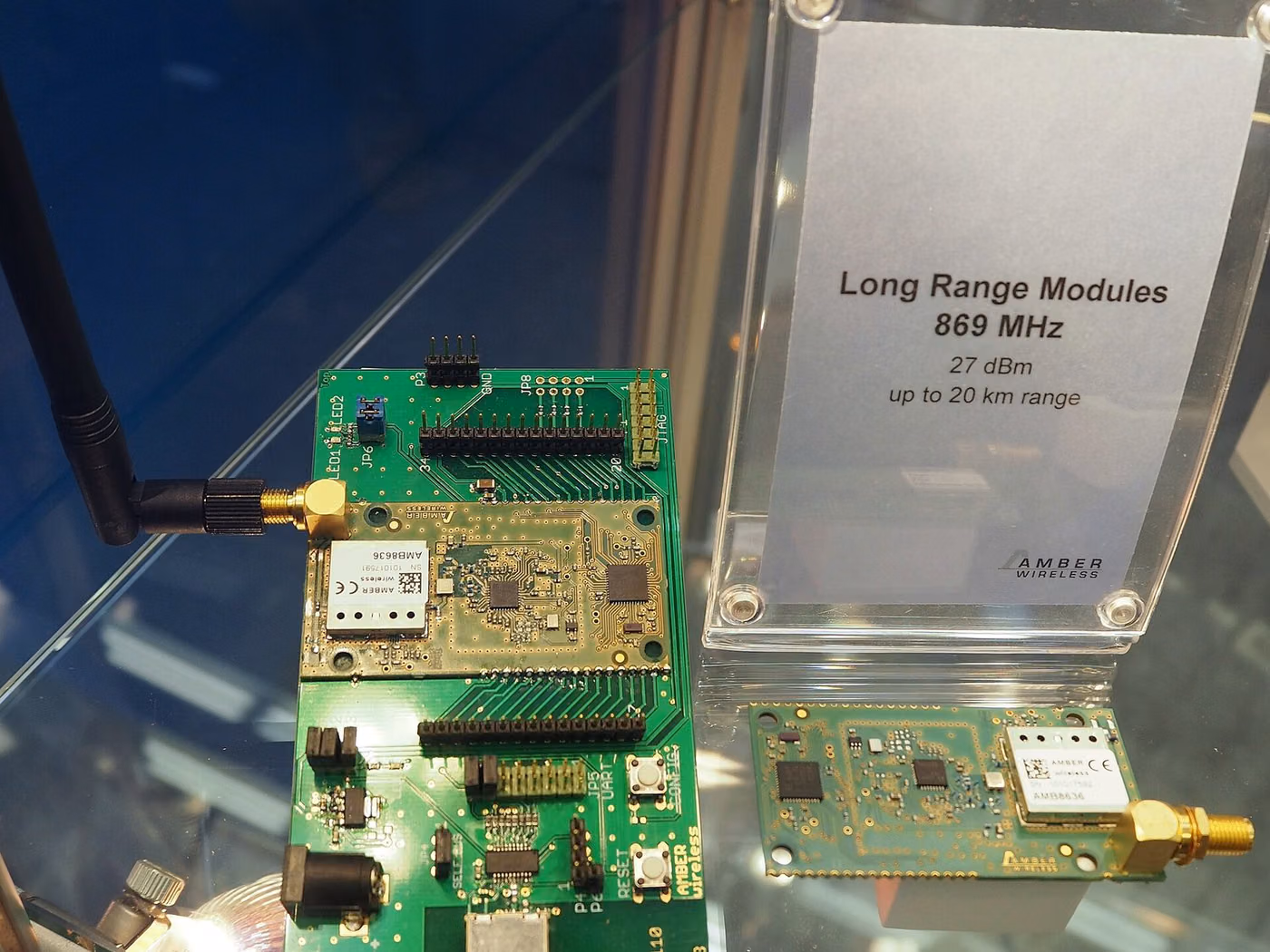

L'integrazione dei moduli è l'argomento che solleva più domande nel settore. L'uso di un modulo radio certificato non rende automaticamente il dispositivo conforme. Un certificato di modulo è valido per un'antenna definita, un'alimentazione definita e condizioni d'uso definite; se l'antenna cambia, il layout cambia o il modulo viene azionato a un livello di potenza diverso, è richiesta una nuova valutazione.

La presenza di più radio nello stesso dispositivo (Wi-Fi + Bluetooth + cellulare + NFC) richiede una valutazione della trasmissione simultanea: le misurazioni SAR e delle emissioni indesiderate vengono effettuate per il caso peggiore in cui le radio operano insieme.

Gruppi di metodi in questo ambito

Misurazioni del trasmettitore
Potenza di uscita, larghezza di banda occupata, errore di frequenza, emissioni indesiderate, potenza di canale adiacente, densità spettrale di potenza.
Misurazioni del ricevitore
Sensibilità, selettività, blocco, reiezione della risposta spuria.
Meccanismi di condivisione dello spettro
Verifica di listen-before-talk, duty cycle, selezione dinamica della frequenza e controllo della potenza di trasmissione.
Esposizione umana
Misurazione SAR (dispositivi palmari e indossabili), valutazione dell'intensità di campo, scenari multi-radio.
Conformità del protocollo
Prove di conformità alla rete cellulare, prove di certificazione Bluetooth e Wi-Fi, prestazioni GNSS.
Misurazioni dell'antenna
Misurazioni di guadagno, diagramma di radiazione, efficienza e potenza totale irradiata (TRP).

Confusioni frequenti in questo ambito

L'uso di un modulo certificato non rende automaticamente il dispositivo conforme; se l'antenna, il layout o il livello di potenza cambiano, è richiesta una nuova valutazione.
Un fascicolo FCC non sostituisce un fascicolo CE; ogni mercato applica il proprio regime.
Le misurazioni lato ricevitore sono un requisito normativo in alcune bande; misurare solo il trasmettitore produce un fascicolo incompleto.
I limiti e i metodi di misura SAR differiscono per mercato; un risultato in un mercato non si trasferisce a un altro.
Per i dispositivi con più radio deve essere valutato lo scenario di trasmissione simultanea; misurarle singolarmente non è sufficiente.
Alcuni mercati impongono test locali o un rappresentante locale; la sola conformità tecnica non garantisce l'accesso al mercato.

Quali decisioni supportano questi risultati

Accesso al mercato ai sensi della normativa sulle apparecchiature radio
Verifica della progettazione dell'antenna e del front-end RF
Conformità SAR ed esposizione RF
Verifica dell'integrazione del modulo e ambito della nuova valutazione
Determinazione del caso peggiore in scenari multi-radio

Test correlati

Domande frequenti su Matter — RED

La qualificazione Matter soddisfa la marcatura CE?

No. La materia è una qualifica del livello applicativo. Per la marcatura CE devono essere soddisfatti anche i requisiti relativi allo spettro radio, alla compatibilità elettromagnetica, alla sicurezza elettrica e, ove applicabile, alla sicurezza informatica.
